Plaats van herkomst:
China
Merknaam:
JFOPT
Modelnummer:
MPO/P (F) - MPO/P (F) - 12FOM33.0LSZHSLB1M
Contacteer ons

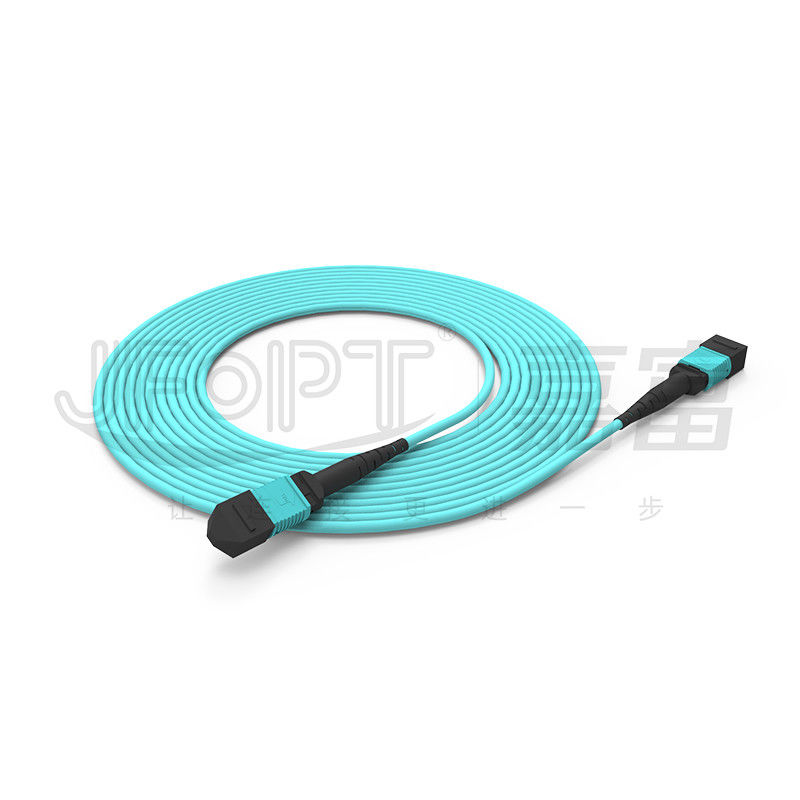

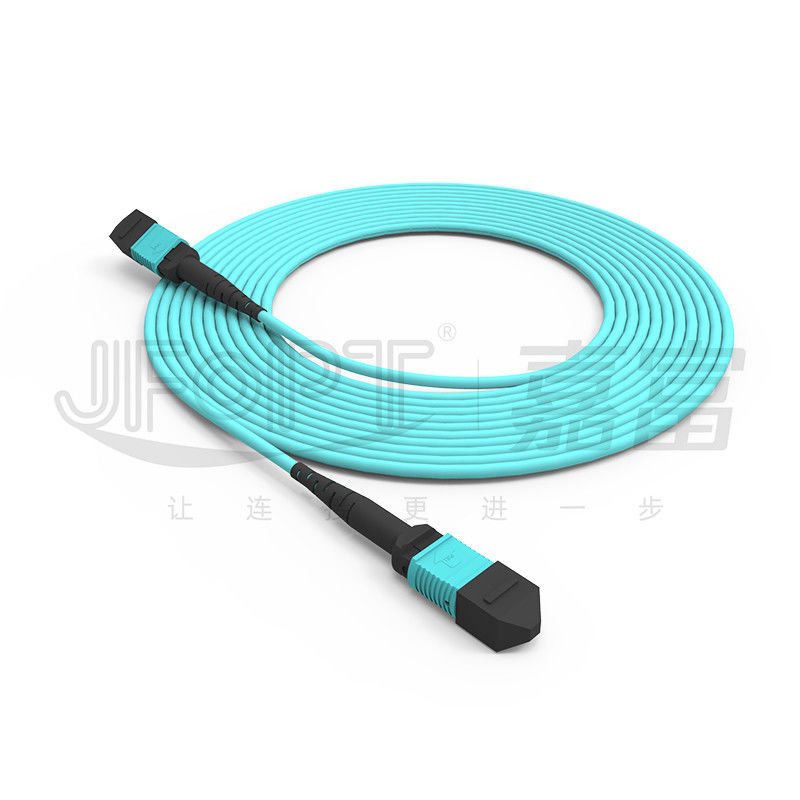

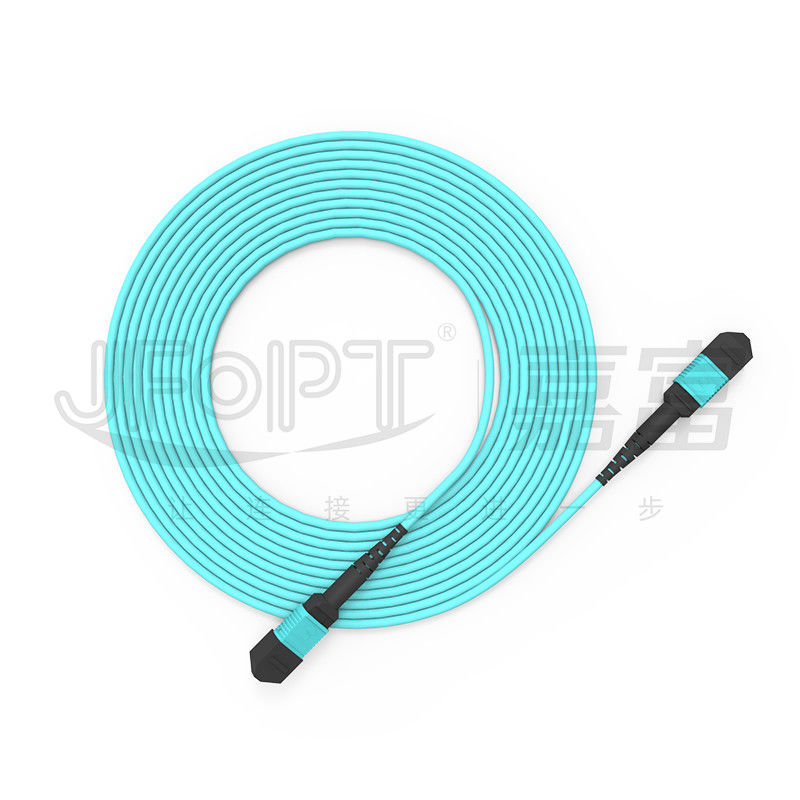

12 - polariteit van kabel multimode 50/125 3.0mm LSZH aqua B van de kernmpo boomstam
Mpo-MPO de boomstamkabel is een high-density kabel van de vezel optische verbindingsdraad. Zijn MT-metalen kap wordt gemaakt van hars, met uitstekende stabiliteit en betrouwbaarheid, die meer dan 500 matings verzekeren. De de boomstamkabels worden van JFOPT MPO gemaakt met de optische kabels van uitstekende kwaliteit, die lage de transmissieprestaties aanbieden van het toevoegingsverlies. Dank aan hun superieure aramid en kabeljasjematerialen, hebben zij ook betere treksterkte en temperatuurstabiliteit. De boomstamkabels ondergaan veelvoudige strenge kwaliteits testende processen om te verzekeren zij aan de hoogste kwaliteitsnormen voldoen. Wij voorzien de aangepaste diensten van diverse lengten en kabeltypes om aan uw specifieke behoeften te voldoen. Bovendien, bieden wij uitvoerige pre-sales en de naverkoopdiensten en technische ondersteuning aan om uw tevredenheid te verzekeren.
* Eigenschappen
|
①12 vezelverbinding |
②Gemaakt met kromming-ongevoelige OM3-vezel om transmissiestabiliteit te verbeteren |
||||
|
|
|
||||
|
③De hoogstaande en met beperkte verliezen multi-core metalen kap van MT |
④100% eindigde en testte om transmissieprestaties te verzekeren |
||||
|
|
|
||||
|
⑤Geschikt voor high-density bedrading |
⑥Snellere installatie, die operationele tijd verminderen |
||||
|
|
|
||||
* Toepassingen
1.Data centrum aanleg van kabelnetten
2.40G/100G optische communicatiesystemen, de optische modules van QSFP
3.Fiber optische communicatiesystemen, kabeltelevisie-netwerken, telecommunicatienetwerken
4.Local gebiedsnetwerken (LANs), breed gebiedsnetwerken (WANs), FTTx
* MPO/MTP-Schakelaarparameters
|
Schakelaartype |
Toevoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximum |
||||
|
MPO-Schakelaar |
SM norm |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
MM. Norm |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM. Met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
MTP-Schakelaar |
SM norm |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM met beperkte verliezen |
0.12dB |
0.25dB |
|||
|
MM. Norm |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM. Met beperkte verliezen |
0.12dB |
0.25dB |
|||
|
Mannetje/Wijfje |
Mannetje: met Speld, Wijfje: zonder Speld |
||||
* 3D Geometrische (Facultatieve) Parameters
|
Punten |
Maximum |
Min |
||
|
Straal van kromming (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0,15 |
-0.15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y (PC) |
0,2 |
-0.2 |
||
|
Straal van kromming van optische kern (mm) |
- |
1 |
||
|
Vezelhoogte (NM) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezel (NM) |
500 |
N/A |
||
|
Maximum negatieve coplanair (NM) |
300 |
N/A |
||
* De Opties van de schakelaarkleur
|
MPO-schakelaar |
||||
|
Enige wijze |
Groen |
Geel |
||
|
Het aantal PANTONE 2270C van de verwijzingskleur |
Het aantal PANTONE 100C van de verwijzingskleur |
|||
|
|
|
|||
|
Multimode |
Beige |
Aqua |
||
|
Het aantal PANTONE 7534C van de verwijzingskleur |
Het aantal PANTONE 2226C van de verwijzingskleur |
|||
|
|
|
|||
|
Viooltje |
- |
|||
|
Het aantal PANTONE 7641C van de verwijzingskleur |
||||
|
|
||||
|
MTP-schakelaar |
||||
|
Enige wijze |
Groen |
Geel |
||
|
Het aantal PANTONE 346C van de verwijzingskleur |
Het aantal PANTONE 106C van de verwijzingskleur |
|||
|
|
|
|||
|
Multimode |
Beige |
Zwart |
||
|
Het aantal PANTONE 7534U van de verwijzingskleur |
Het aantal PANTONE Zwarte 6C van de verwijzingskleur |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Het aantal PANTONE 310C van de verwijzingskleur |
Het aantal PANTONE 1905C van de verwijzingskleur |
|||
|
|
|
|||
|
Munsellviooltje |
Magenta |
|||
|
Het aantal PANTONE 2587C van de verwijzingskleur |
Het aantal PANTONE 208C van de verwijzingskleur |
|||
|
|
|
|||
|
Groene kalk |
|
|||
|
Het aantal PANTONE 375C van de verwijzingskleur |
||||
|
|
||||
* Optische Kabelparameters
|
Punt |
Parameter |
|||
|
Vezeltype |
Facultatieve G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Vezeltelling |
Facultatieve 8/12/16/24 |
|||
|
Versterkingselement |
Aramidgaren |
|||
|
Buitenschedemateriaal |
Facultatieve LSZH/PVC/TPU |
|||
|
Buitenschedediameter |
3.0mm |
|||
|
Buitenschedekleur |
Naar maat gemaakt |
|||
|
Max. Treksterkte (op lange termijn) |
80N |
|||
|
Max. Treksterkte (op korte termijn) |
150N |
|||
|
Max. verbrijzelingsweerstand (op lange termijn) |
100N/cm |
|||
|
Max. verbrijzelingsweerstand (op korte termijn) |
500N/cm |
|||
|
Minimum buigende (dynamische) straal |
20D |
|||
|
Minimum buigende (statische) straal |
10D |
|||
|
Werkende temperatuur |
-20~60℃ |
|||
|
Opslagtemperatuur |
-20~60℃ |
|||
|
Vlamachterstand |
Facultatieve OFN/OFNR/OFNP |
|||
* Laarsopties
|
MPO-laars |
||||
|
Type |
Specificatie |
Toepasselijke kabel |
Beeld |
Tekeningen |
|
Ronde laars |
3.0 laarslengte 33mm |
3.0/3.2 |
|
|
|
3.0 laarslengte 17mm |
3.0/3.2 |
|
|
|
|
4.0 laarslengte 33mm |
3.8/4.0 |
|
|
|
|
Vierkante laars |
3.0 laarslengte 25mm |
3.0/3.2 |
|
|
|
4.0 laarslengte 17mm |
3.8/4.0 |
|
|
|
|
De laars van de lintkabel |
2.5*5.0 laarslengte 22mm |
2.5*5.0 |
|
|
|
De naakte laars van de Lintvezel |
Naakte de laarslengte 19mm van de Lintvezel |
Naakte Lintvezel |
|
|
|
Trekkrachtlusje |
Algemeen begrip voor alle laarzen |
Universeel |
|
|
|
MTP-laarstype |
||||
|
Type |
Specificatie |
Toepasselijke kabel |
Beeld |
Tekeningen |
|
Ronde laars |
2.0 laarslengte 33.2mm |
2.0 |
|
|
|
3.0 laarslengte 33.2mm |
2.5/3.0 |
|
|
|
|
3.0 laarslengte 16mm |
3.0 |
|
|
|
|
3.0 bendable laarslengte 33.6mm |
3.0 |
|
|
|
|
3.6 laarslengte 33.2mm |
3.6 |
|
|
|
|
3.6 laarslengte 16mm |
3.6 |
|
|
|
|
3.6 bendable laarslengte 33.6mm |
3.6 |
|
|
|
|
4.5 laarslengte 33.2mm |
4.0/4.5 |
|
|
|
|
5.5 laarslengte 33.2mm |
5.0/5.5 |
|
|
|
|
Kabellaars |
3.0*6.0 laarslengte 33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 laarslengte 21.3mm |
2.5*5.0 |
|
|
|
|
De naakte laars van de lintvezel |
Naakte de laarslengte 19mm van de lintvezel |
Naakte Lintvezel |
|
|
|
Duwlusje |
Algemeen begrip voor alle laarzen |
Universeel |
|
|
* Polariteitsselectie
|
12F flardkoord |
||||
|
|
||||
|
24F flardkoord |
||||
|
|
* Product Verpakking
|
|
|
|
Dik gemaakte antistatische zak |
Dik gemaakt karton |
* Fabriekssterkte
|
Beroeps: JFOPT heeft zich op de productie van MPO-verbindingsdraden meer dan 10 jaar geconcentreerd. Met professionele technologie en een volledige reeks van prima merkmateriaal (SUMIX/JRG/OPTOTEST), kan het hoogstaande, krachtige MPO-verbindingsdraden produceren. |
|
||||
|
Productiecapaciteit: JFOPT heeft 5 MPO-productielijnen, die de snelle en efficiënte productie van een grote hoeveelheid MPO-boomstamkabels toestaan om klanteneisen te ontmoeten. |
|
||||
|
QC: JFOPT voert strikte kwaliteitscontrole bij elke stap, van grondstof uit aan de productie. Wij leiden professionele kwaliteitscontroles en de controle van, met inbegrip van het 3D de interferometer van 100% testen, toevoegingsverlies het testen, en Beëindigen-gezicht inspectie, om productkwaliteit te verzekeren. |
|
||||
|
Plaatsende normen: JFOPT kan strikt MPO-de normen van de verbindingsdraadproductie volgens gebruiker formuleren en uitvoeren moet productconsistentie en prestatiesstabiliteit verzekeren. |
|
||||
|
Technologische innovatie: JFOPT concentreert zich bij de technologische innovatie en heeft een professioneel R&D-team om MPO-verbindingsdraden met geavanceerdere functies en hogere prestaties onophoudelijk te ontwikkelen. |
|
||||
|
De dienst en Technische ondersteuning: JFOPT verleent de uitvoerige pre-sales en naverkoopdiensten, met inbegrip van technisch overleg, productaanbeveling, naverkooponderhoud, enz., om klanten aan behoeften te voldoen en klantentevredenheid te verzekeren. |
|
||||
* Frequente Q&A
1.What de kwesties zouden aandacht aan moeten worden besteed wanneer het aanpassen van MPO-verbindingsdraden?
MPO-verbindingsdraadlengte/kabelmateriaal/vezeltype en aantal kernen/van het van het van het schakelaarmannetje/wijfje/tussenvoegsel verliesnorm/kleur/etiket en andere aangepaste vereisten.
2.How verzekert onze MPO-verbindingsdraad stabiele parameters?
De verbindingsdraad 100% van MPO van JFOPT ging de 3D interferentietest over en 100% ging de het verliestest over van de toevoegingsterugkeer om stabiele parameters te verzekeren.
3.Our levertijd?
Wij kunnen de schakelaars van 30000+ MPO per maand produceren, die uw snelle verzending kunnen volledig waarborgen.
4.What andere afgeleide producten van MPO doen wij?
Wij kunnen de verwante producten van MPO zoals MPO-de verbindingsdraaddraad van de stroomonderbreker/mpo attenuator/MPO mannelijk-aan-vrouwelijke overgang ook produceren connector/MT.
