Plaats van herkomst:
China
Merknaam:
JFOPT
Certificering:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modelnummer:
MTP 24C OM4 50/125 LSZH 3.0/4.0mm Heather Violet
Contacteer ons

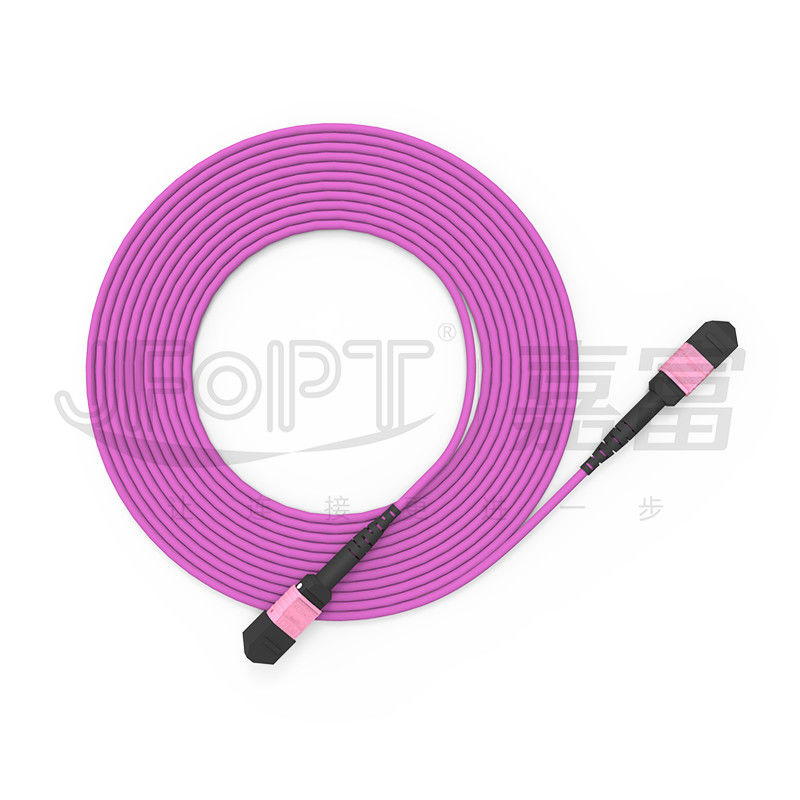

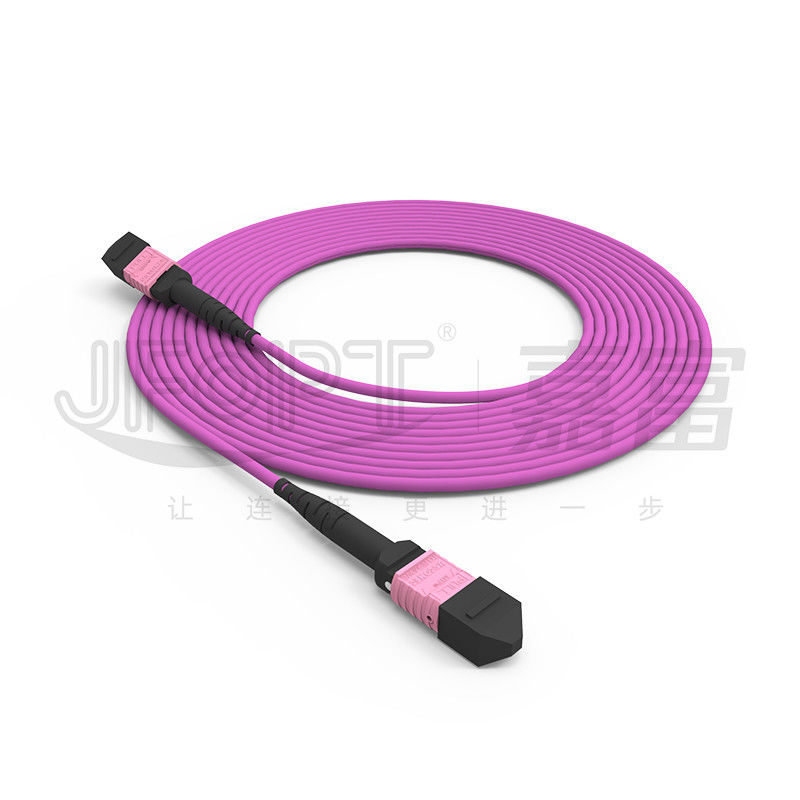

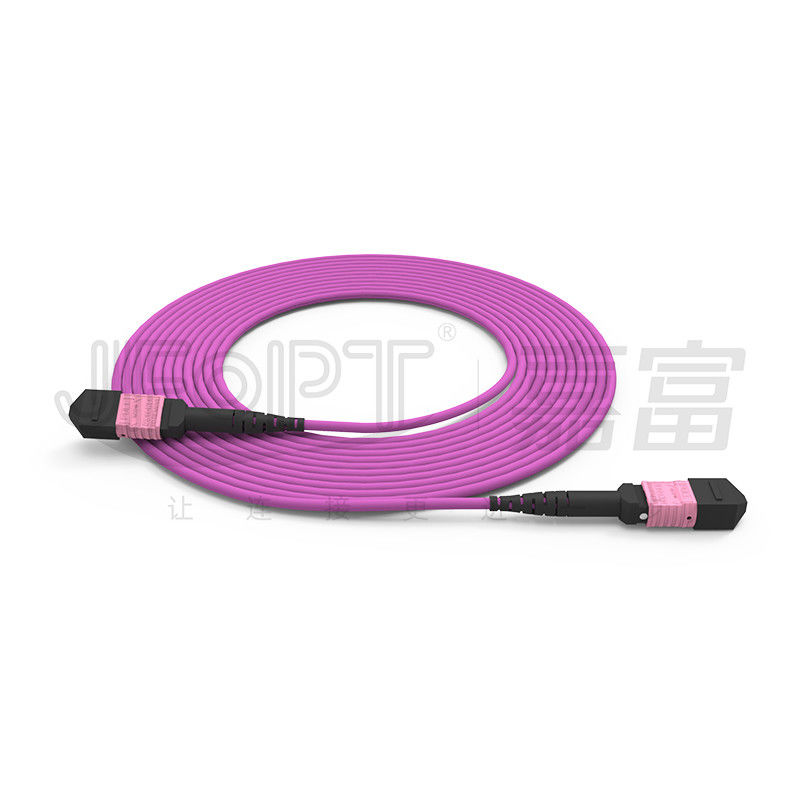

Het Flardkoord 24 Kernen Multimode OM4 50/125 LSZH 3.04.0mm Heather Violet Jumper van MTP 100G
De dagelijkse productiecapaciteit van JFOPT voor mtp-MTP 24 kernenverbindingsdraden kan 1000 eenheden bereiken. Momenteel, is het maketgebruik van 24 kernenmtp verbindingsdraden tweede slechts aan dat van 12 kernenmtp verbindingsdraden. De 24 kernenmtp verbindingsdraden kunnen 100G-gegevenstransmissie in één enkele verbindingsdraad bereiken. JFOPT concentreert zich bij de kwaliteitscontrole van MTP-verbindingsdraden van diverse aspecten, met inbegrip van grondstof, kleur, het oppoetsen proces, inspecties (IL&RL, eindgezicht, polariteit), verpakking, en vervoersrisico's. Onze die schakelaar van Heather Violet MTP met dezelfde optische kabel van de kleurenbackbone in paren wordt gerangschikt, en opties voor standaardverlies of met beperkte verliezen. Alle MTP/MPO-verbindingsdraden van ons bedrijf ondergaan het 3D Beëindigen-gezicht interferometer testen. Het kiezen van 3,0 of 4.0mm optische kabels kan met aramidgarens van verschillende trekkrachten worden gevormd, die klanten voorzien van tractiebehoeften met meer trekoplossingen. OM4 multimode vezelselectie laat volledige bandbreedte en hoge snelheidstransmissie over langere afstanden toe, die het maken wijd voor bedradingsbehoeften tot honderden meters gebruikt. Voor hogere eisen, OM5-kan de vezel worden gekozen.
* Eigenschappen
|
①24 kernenmtp metalen kap met opties voor standaardverlies of met beperkte verliezen |
②Gebruikt kromming-ongevoelige OM4-vezel en ingevoerd aramid garen voor uitgebreide levensduur en stabiliteit |
||||
|
|
|
||||
|
③Klantgerichte mannelijke en vrouwelijke schakelaars, high-precision SPELD |
④Geschikt voor high-density bedradingsmilieu's |
||||
|
|
|
||||
|
⑤100% originele bulkdelen en metalen kappen |
|
||||
|
|
|
||||
* Toepassingen
1.Fiber toegangsnetwerken.
2.Fiber gegevenstransmissie.
3.Fiber communicatiesystemen, kabeltelevisie-netwerken, telecommunicatienetwerken.
4.Local gebiedsnetwerken (LANs), breed gebiedsnetwerken (WANs), FTTx.
* MTP-Schakelaarparameters
|
Schakelaartype |
Toevoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximum |
||||
|
MTP-Schakelaar |
SM norm |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM met beperkte verliezen |
0.12dB |
0.25dB |
|||
|
MM. Norm |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM. Met beperkte verliezen |
0.12dB |
0.25dB |
|||
|
Mannetje/Wijfje |
Mannetje: met Speld, Wijfje: zonder Speld |
||||
* Kabelparameters
|
Punten |
Parameters |
|||
|
Vezeltype |
Facultatieve G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Vezeltelling |
Facultatieve 8/12/16/24 |
|||
|
Sterktelid |
Aramidgaren |
|||
|
Buitenjasjemateriaal |
Facultatieve LSZH/PVC/TPU |
|||
|
Buitenjasjediameter |
3.0mm |
|||
|
Buitenjasjekleur |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
|||
|
Treksterkte (Op lange termijn) |
80N |
|||
|
Treksterkte (Op korte termijn) |
150N |
|||
|
Verbrijzelingsweerstand (Op lange termijn) |
100N/cm |
|||
|
Verbrijzelingsweerstand (Op korte termijn) |
500N/cm |
|||
|
Minimum Buigende (Dynamische) Straal |
20D |
|||
|
Minimum Buigende (Statische) Straal |
10D |
|||
|
Werkende Temperatuur |
-20~60℃ |
|||
|
Opslagtemperatuur |
-20~60℃ |
|||
|
Brandclassificatie |
Facultatieve OFN/OFNR/OFNP |
|||
|
Punten |
Parameters |
|||
|
Vezeltype |
Facultatieve G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Vezeltelling |
2~12 kernen |
|||
|
Sterktelid |
Aramidgaren |
|||
|
Buitenjasjemateriaal |
Facultatieve LSZH/PVC/TPU |
|||
|
Buitenjasjediameter |
2.5x5.0mm |
|||
|
Buitenjasjekleur |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
|||
|
Treksterkte (Op lange termijn) |
100N |
|||
|
Treksterkte (Op korte termijn) |
200N |
|||
|
Verbrijzelingsweerstand (Op lange termijn) |
200N/cm |
|||
|
Verbrijzelingsweerstand (Op korte termijn) |
500N/cm |
|||
|
Minimum Buigende (Dynamische) Straal |
50mm |
|||
|
Minimum Buigende (Statische) Straal |
30mm |
|||
|
Werkende Temperatuur |
-20~60℃ |
|||
|
Opslagtemperatuur |
-20~60℃ |
|||
|
Brandclassificatie |
Facultatieve OFN/OFNR/OFNP |
|||
* 3D Geometrische Parameters
|
Punten |
Maximum |
Min |
||
|
Straal van kromming (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0,15 |
-0.15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y (PC) |
0,2 |
-0.2 |
||
|
Straal van kromming van optische kern (mm) |
- |
1 |
||
|
Vezelhoogte (NM) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezel (NM) |
500 |
N/A |
||
|
Maximum negatieve coplanair (NM) |
300 |
N/A |
||
* De Opties van de schakelaarkleur
|
MTP-schakelaar |
||||
|
SM |
Groen |
Geel |
||
|
Het aantal PANTONE 346C van de verwijzingskleur |
Het aantal PANTONE 106C van de verwijzingskleur |
|||
|
|
|
|||
|
MM. |
Beige |
Zwart |
||
|
Het aantal PANTONE 7534U van de verwijzingskleur |
Het aantal PANTONE Zwarte 6C van de verwijzingskleur |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Het aantal PANTONE 310C van de verwijzingskleur |
Het aantal PANTONE 1905C van de verwijzingskleur |
|||
|
|
|
|||
|
Munsellviooltje |
Magenta |
|||
|
Het aantal PANTONE 2587C van de verwijzingskleur |
Het aantal PANTONE 208C van de verwijzingskleur |
|||
|
|
|
|||
|
Groene kalk |
|
|||
|
Het aantal PANTONE 375C van de verwijzingskleur |
||||
|
|
||||
* De Selectie van de schakelaarlaars
|
MTP-laarstype |
||||
|
Type |
Specificatie |
Toepasselijke kabel OD |
Beeld |
Tekeningen |
|
Ronde laars |
2.0 laars L=33.2mm |
2.0 |
|
|
|
3.0 laars L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 laars L=16mm |
3.0 |
|
|
|
|
3.0 bendable laars L= 33.6mm |
3.0 |
|
|
|
|
3.6 laars L=33.2mm |
3.6 |
|
|
|
|
3.6 laars L= 16mm |
3.6 |
|
|
|
|
3.6 bendable laars L= 33.6mm |
3.6 |
|
|
|
|
4.5 laars L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 laarslengte 33.2mm |
5.0/5.5 |
|
|
|
|
De laars van de lintkabel |
3.0*6.0 laars L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 laars L= 21.3mm |
2.5*5.0 |
|
|
|
|
De naakte laars van de lintvezel |
De naakte laars L=19mm van de lintvezel |
Naakte Lintvezel |
|
|
|
Balanslusje |
Algemeen begrip voor alle laarzen |
Universeel |
|
|
* Polariteitsselectie
|
|
* Product Verpakking
|
|
|
|
Dik gemaakte antistatische zak |
Dik gemaakt karton |
* Fabriekssterkte
|
Beroeps: JFOPT heeft zich bij de productie van vezelverbindingsdraden meer dan 20 jaar geconcentreerd en professionele productietechnieken bezeten om hoogstaande en krachtige vezelverbindingsdraden te produceren. |
|
||||
|
Productiecapaciteit: JFOPT heeft 5 productielijnen en materiaal, toestaand voor snelle en efficiënte productie van een grote hoeveelheid vezelverbindingsdraden om klanteneisen te ontmoeten. |
|
||||
|
QC: JFOPT legt strikte kwaliteitscontrolemaatregelen, met inbegrip van professionele kwaliteitscontroles en controle in elk stadium van grondstoffenverwerving aan ten uitvoer productieprocessen. Toevoegingsverlies het testen en de Beëindigen-gezicht inspectie worden uitgevoerd om productkwaliteit te verzekeren. |
|
||||
|
Standaardimplementatie: JFOPT kan zich en strikt volgens de productienormen van de vezelverbindingsdraad volgens klantenvereisten ontwikkelen aanhangen, die consistentie en prestatiesstabiliteit van de producten verzekeren. |
|
||||
|
Technologische Innovatie: JFOPT benadrukt technologische innovatie en heeft een professioneel R&D-team gewijd aan het ontwikkelen van geavanceerdere en krachtige vezelverbindingsdraden. |
|
||||
|
De dienststeun: JFOPT verleent de uitvoerige pre-sales en naverkoopdiensten, met inbegrip van technisch overleg, productaanbevelingen, en post-verkooponderhoud, om klanten aan behoeften te voldoen en klantentevredenheid te verzekeren. |
|
||||
* Frequente Q&A
1.What zou wanneer het aanpassen van MTP-verbindingsdraden moeten worden nagedacht?
De lengte van MTP-verbindingsdraad/het Kabelmateriaal/het Vezeltype en de kern tellen/het Schakelaargeslacht (mannetje/wijfje)/de specificaties van het Toevoegingsverlies/de Kleurenvoorkeur/de de Etiketteringsvereisten en aanpassing
2.How verzekeren wij de stabiliteit van onze MTP-verbindingsdraden?
De verbindingsdraden van MTP van JFOPT ondergaan het 3D de interferentie van 100% testen en 100%-toevoegingsverlies het testen om parameterstabiliteit te verzekeren.
3.Our leveringslevertijd?
Wij hebben een maandelijkse productiecapaciteit die schakelaars van 30.000+ MTP, snelle levering van uw orden verzekeren.
4.What andere afgeleide producten van MTP bieden wij aan?
Wij vervaardigen MTP loopbacks, MTP-dempers, MTP-ook geslachtswisselaars, en MT-verbindingsdraden, onder andere op MTP betrekking hebbende producten.
