Plaats van herkomst:
China
Merknaam:
JFOPT
Certificering:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modelnummer:
MPO/PC - MPO/PC 288C OM3-300 OFNP/OFNR
Contacteer ons

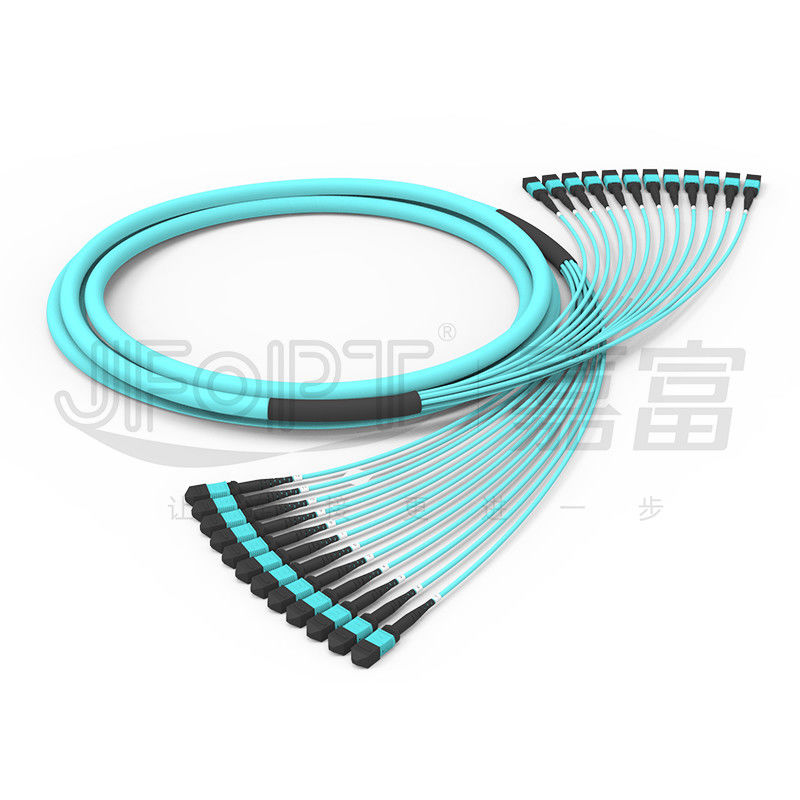

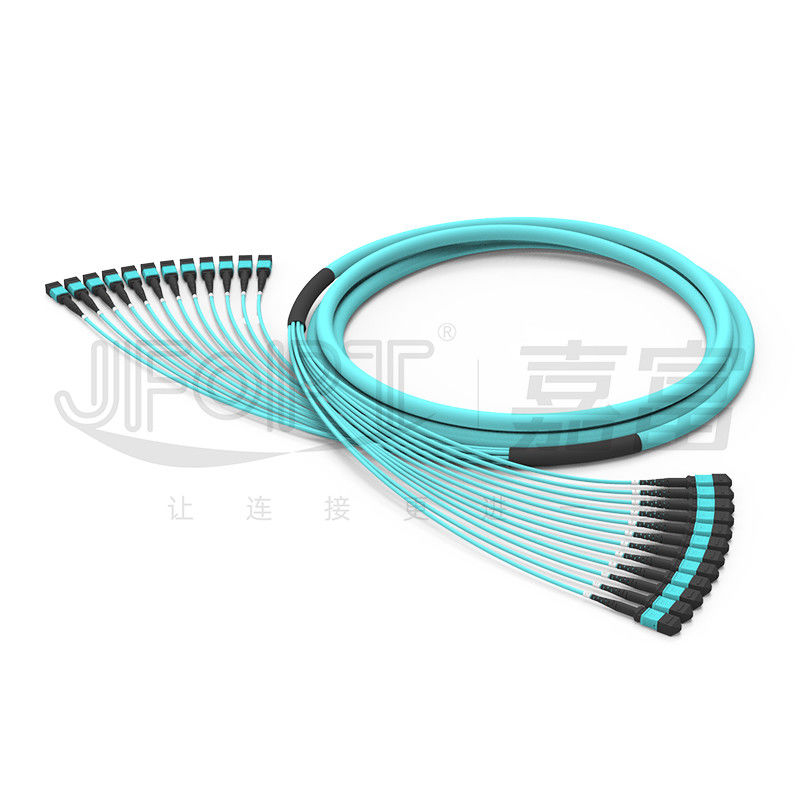

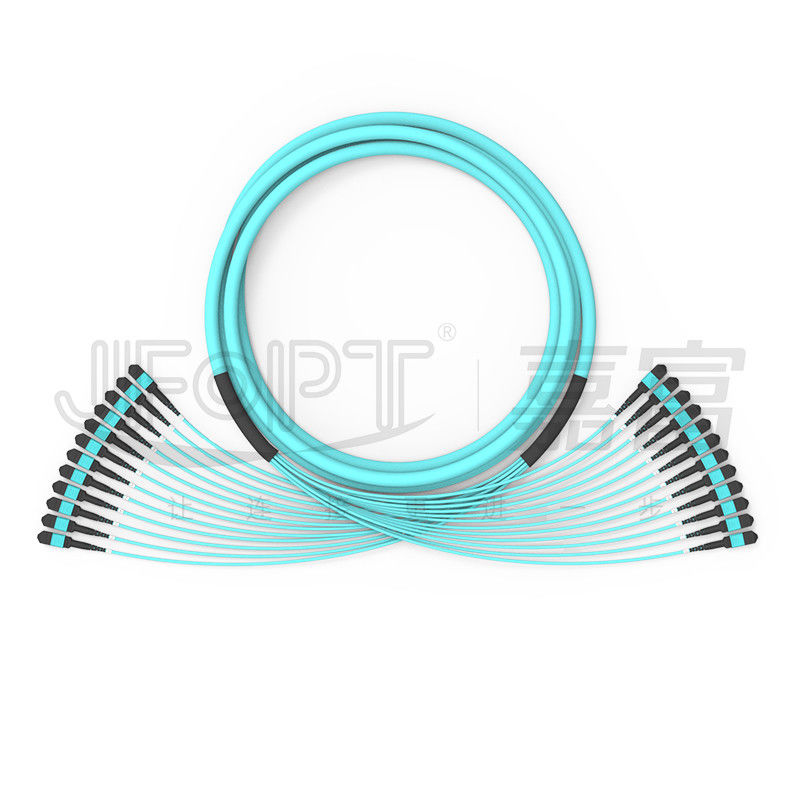

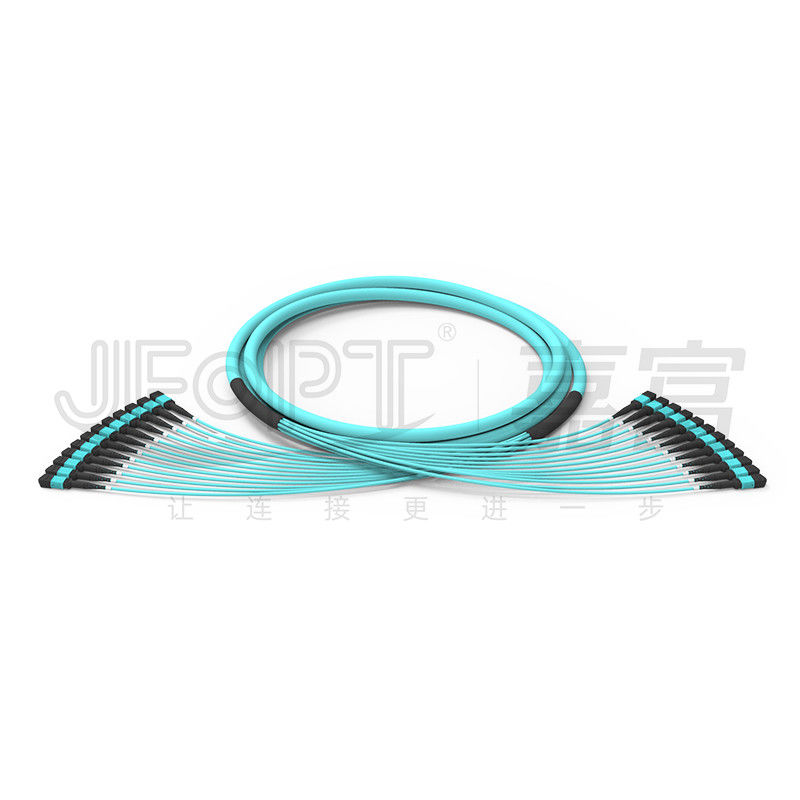

288 Kernen 12 Subeenheid Multimode Koord van het de Boomstamflard van OM3 -300 OFNR OFNP MPO/PC-
De verbindingsdraad van de de kernenbackbone van MPO multimode OM3 288 is geschikt voor high-density telegraferende centra. Het is typisch verdeeld in 24 eenheden van 12 kernen minikabels of 12 eenheden van 24 kernen minikabels. Elke subeenheids minikabel is uitgerust met een MPO-schakelaar, en de volledige verbindingsdraad heeft geen takken, die een stabielere structuur verstrekken. De schakelaars van MPO van ons bedrijf worden geproduceerd gebruikend een volledige reeks van ingevoerd materiaal, en alle schakelaars ondergaan 100% testend in een stofvrije workshop.
* Eigenschappen
|
①OFNP/OFNR vlam - vertragersclassificatie |
②Verstrekt hogere dichtheid en grotere ruimte |
||||
|
|
|
||||
|
③De vezels en de schakelaars van uitstekende kwaliteit verzekeren stabiele signaaltransmissie |
④100% het 3D instrument testen om hoogte te waarborgen - kwaliteit |
||||
|
|
|
||||
|
⑤Gemakkelijke installatie en geschikte verbinding |
- |
||||
|
|
- |
||||
* Toepassingen
1.Data centrumnetwerk aanleg van kabelnetten.
2.40G/100G optische communicatiesystemen, de optische modules van QSFP.
3.Fiber optische communicatiesystemen, kabeltelevisie-netwerken, telecommunicatienetwerken.
4.Local gebiedsnetwerken (LANs), breed gebiedsnetwerken (WANs), FTTx.
* MPO-Schakelaarparameters
|
Schakelaartype |
Toevoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximum |
||||
|
MPO-Schakelaar |
SM norm |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
MM. Norm |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM. Met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
Mannetje/Wijfje |
Mannetje: met Speld Wijfje: zonder Speld |
||||
* 3D Geometrische Parameters
|
Punten |
Maximum |
Min |
||
|
Straal van kromming (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0,15 |
-0.15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y (PC) |
0,2 |
-0.2 |
||
|
Straal van kromming van optische kern (mm) |
- |
1 |
||
|
Vezelhoogte (NM) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezel (NM) |
500 |
N/A |
||
|
Maximum negatieve coplanair (NM) |
300 |
N/A |
||
* Kabelparameters
|
Punt |
Parameter |
||||||
|
Vezeltype |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Vezeltelling |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Sub-kabel |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
24 kernen/eenheid |
|
Centraal Sterktelid |
/ |
/ |
FRP |
||||
|
Subkabel Buitendiameter |
3.0mm |
||||||
|
Het Materiaal van het sub-kabeljasje |
PVC/LSZH |
||||||
|
De Kleur van het sub-kabeljasje |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
||||||
|
Het Lid van de sub-kabelsterkte |
Aramidgaren |
||||||
|
Buitenjasjediameter |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Buitenjasjemateriaal |
PVC/LSZH |
||||||
|
Buitenjasjekleur |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
||||||
|
Treksterkte (Op lange termijn) |
300N |
200N |
400N |
800N |
1600N |
||
|
Treksterkte (Op korte termijn) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Verbrijzelingsweerstand (Op lange termijn) |
300N/10cm |
||||||
|
Verbrijzelingsweerstand (Op korte termijn) |
1000N/10cm |
||||||
|
Minimum Buigende (Dynamische) Straal |
20D |
||||||
|
Minimum Buigende (Statische) Straal |
10D |
||||||
|
Werkende Temperatuur |
-20~60℃ |
||||||
|
Opslagtemperatuur |
-20~60℃ |
||||||
|
Brandclassificatie |
OFN/OFNR/OFNP |
||||||
* De Selectie van de schakelaarlaars
|
MPO-Laarstype |
||||
|
Type |
Specificatie |
Toepasselijke kabel OD |
Beeld |
Tekeningen |
|
Ronde laars |
3.0 laars L=33mm |
3.0/3.2 |
|
|
|
3.0 laars L=17mm |
3.0/3.2 |
|
|
|
|
Vierkante laars |
3.0 laars L=25mm |
3.0/3.2 |
|
|
|
Balanslusje |
Algemeen begrip voor alle laarzen |
Universeel |
|
|
* De Kleurenopties van de schakelaarhuisvesting
|
MPO-Schakelaar |
||||
|
Enige wijze |
Groen |
Geel |
||
|
Het aantal PANTONE 2270C van de verwijzingskleur |
Het aantal PANTONE 100C van de verwijzingskleur |
|||
|
|
|
|||
|
Multimode |
Beige |
Aqua |
||
|
Het aantal PANTONE 7534C van de verwijzingskleur |
Het aantal PANTONE 2226C van de verwijzingskleur |
|||
|
|
|
|||
|
Viooltje |
- |
|||
|
Het aantal PANTONE 7641C van de verwijzingskleur |
||||
|
|
||||
* Polariteitsselectie
|
12F flardkoord |
||||
|
|
||||
|
24F flardkoord |
||||
|
|
* Product Verpakking
|
|
|
|
Dik gemaakte antistatische zak |
Dik gemaakt karton |
* Fabriekssterkte
|
Professionalisme: JFOPT heeft zich op de productie van MPO-verbindingsdraden meer dan 10 jaar, met professionele deskundigheid geconcentreerd en een volledige reeks van eersteklas materiaal (SUMIX/JRG/OPTOTEST), kan hoogstaande en krachtige MPO-verbindingsdraden produceren. |
|
||||
|
Productiecapaciteit: JFOPT heeft 5 productielijnen en het materiaal van MPO om een grote hoeveelheid MPO-verbindingsdraden te veroorzaken om klanteneisen snel en efficiënt te ontmoeten. |
|
||||
|
Kwaliteitscontrole: JFOPT legt strikte kwaliteitscontrolemaatregelen in elk stadium, van grondstoffenverwerving aan ten uitvoer productieprocessen, met professionele kwaliteitscontrole en controle. Wij leiden 3D interferometer die van 100%/terugkeerverlies het testen/Beëindigen-gezicht inspectie om productkwaliteit te verzekeren testen. |
|
||||
|
Standaardontwikkeling: JFOPT kan zich strikt volgens MPO-de normen ontwikkelen en aanhangen die van de verbindingsdraadproductie op klantenvereisten worden gebaseerd om productconsistentie en prestatiesstabiliteit te verzekeren. |
|
||||
|
Technologische Innovatie: JFOPT benadrukt technologische innovatie en heeft een professioneel R&D-team gewijd aan het ontwikkelen van geavanceerder en hoog-uitvoert MPO-verbindingsdraden. |
|
||||
|
De dienst en Technische ondersteuning: JFOPT verleent de uitvoerige pre-sales en naverkoopdiensten, met inbegrip van technisch overleg, productaanbevelingen, en post-verkooponderhoud, om klanten aan behoeften te voldoen en klantentevredenheid te verzekeren. |
|
||||
* Frequente Q&A
1.What de kwesties zouden moeten worden onderzocht wanneer het aanpassen van MPO-verbindingsdraden?
De verbindingsdraadlengte/het Kabelmateriaal/het Vezeltype en de vezel tellen/normen van het de Toevoegingsverlies van MPO de Mannelijke of vrouwelijke/de Kleurenvereisten/de Etiketten en de aanpassingsverzoeken.
2.How verzekeren wij stabiele parameters voor onze MPO-verbindingsdraden?
De verbindingsdraden van MPO van JFOPT ondergaan het 3D de interferometer van 100% testen en het testen van 100% IL&RL, verzekerend stabiele parameters.
3.What is onze levering levertijd?
Wij hebben een maandelijkse productiecapaciteit die schakelaars van 30.000+ MPO, snelle levering verzekeren.
4.What andere op MPO betrekking hebbende producten bieden wij aan?
Naast MPO-verbindingsdraden, produceren wij ook MPO loopbacks, MPO-dempers, MPO-mannetje aan vrouwelijke adapters, MT-verbindingsdraden, en andere verwante producten van MPO.
