Plaats van herkomst:
China
Merknaam:
JFOPT
Certificering:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modelnummer:
Mpo-MPO polariteit-Verwisselbaar Flardkoord
Contacteer ons

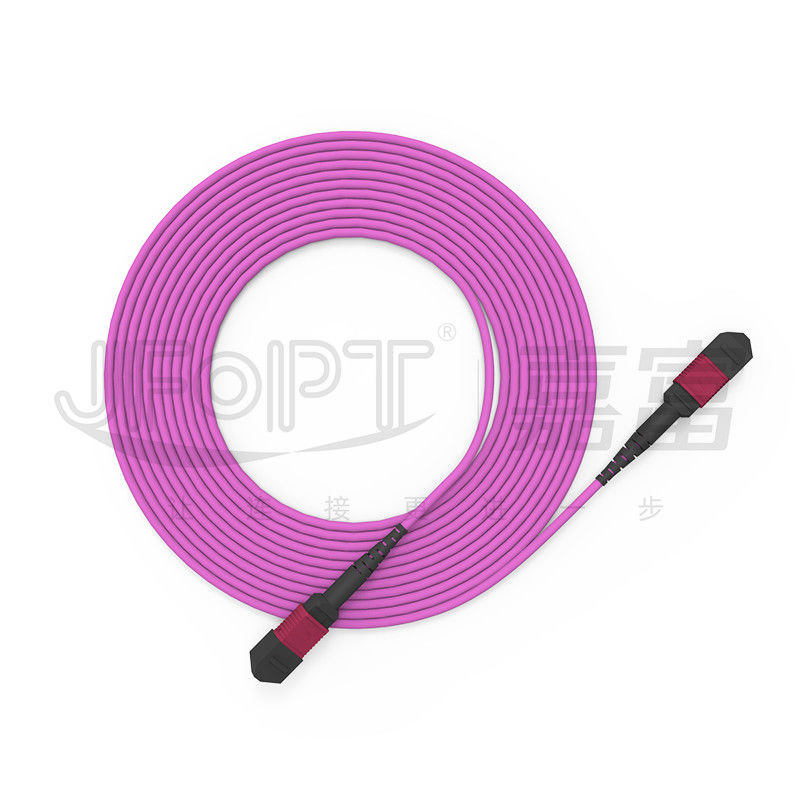

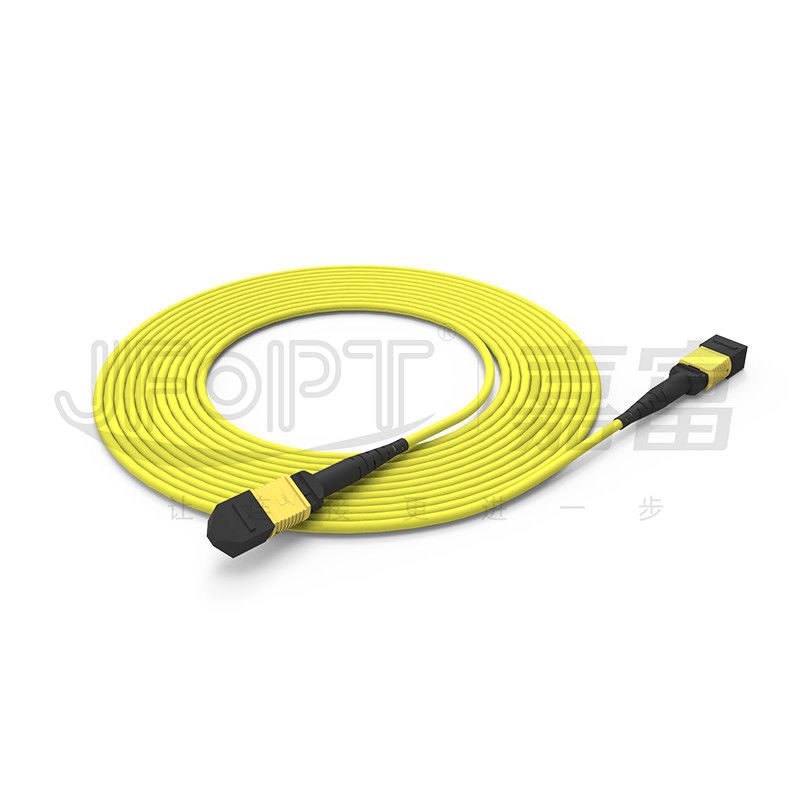

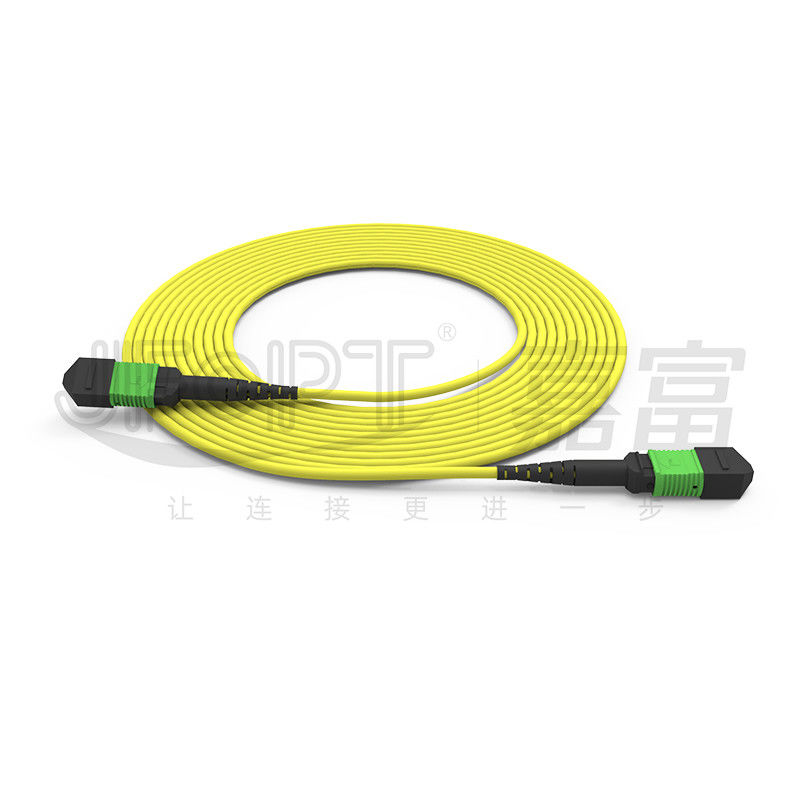

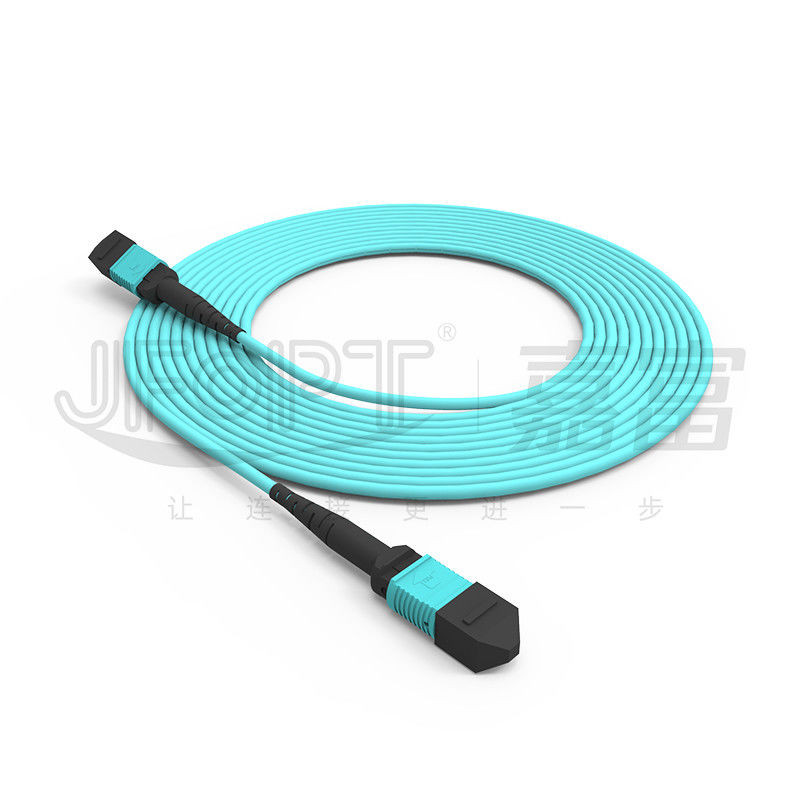

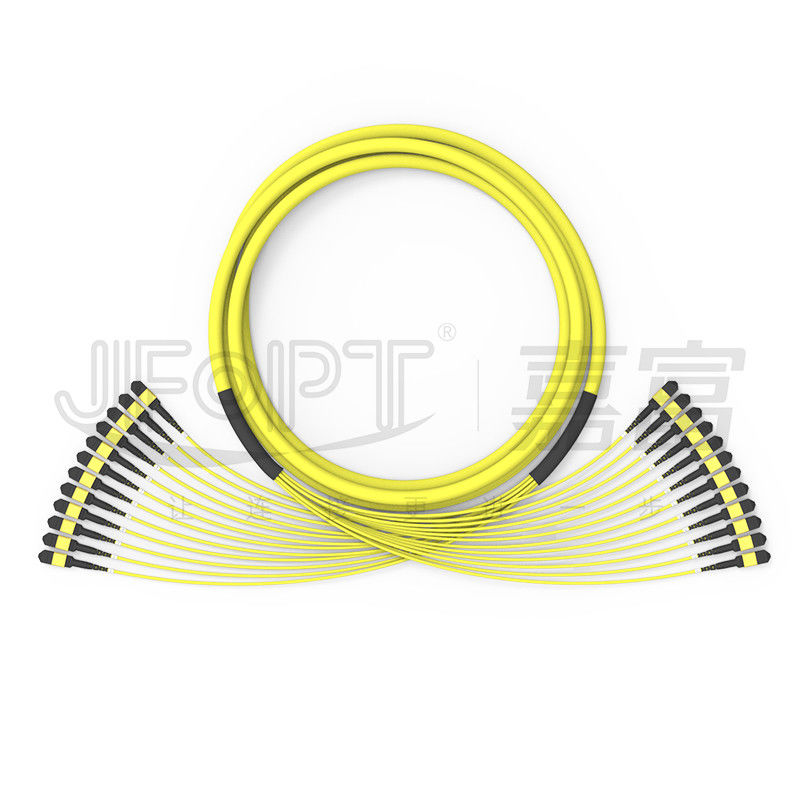

Kabel van de de Polariteitsboomstam van MPO de Verwisselbare met A/B-Polariteitsomzetting en Zeer belangrijke Omkering
De verwisselbare polariteitsmpo schakelaar staat polariteitsomzetting zonder hulpmiddelen toe. Met zijn uniek dubbel-opgeruimd Zeer belangrijk ontwerp, laat het A/B-polariteitsomzetting voor vezel 12 en onder schakelaars toe. De zelf-ontwikkelde verwisselbare de polariteitsmpo schakelaar van JFOPT voldoet aan de MPO-schakelaarvereisten van de CEI-norm en biedt voordelen zoals hulpmiddel-vrije verrichting en lagere kosten in vergelijking met de polariteitsschakelaar van MTP van USCONEC PRO verwisselbare aan.
* Eigenschappen
|
①Verwisselbare polariteitsmpo schakelaar |
②Dubbel-opgeruimde Sleutel voor polariteitsomkering |
||||
|
|
|
||||
|
③Hulpmiddel-vrije verrichting voor geschikt gebruik |
④A/B polariteitsuitwisseling voor vezel 12 en onder configuraties |
||||
|
|
|
||||
|
⑤Facultatieve eigenschappen zoals korte laars/balanslusje, enz. |
- |
||||
|
|
- |
||||
* Toepassingen
1.Data centrumruimte bedrading.
2.40G/100G optische communicatiesystemen, de optische modules van QSFP.
3.Fiber optische communicatiesystemen, kabeltelevisie-netwerken, telecommunicatienetwerken.
4.Local gebiedsnetwerken (LANs), breed gebiedsnetwerken (WANs), FTTx.
* MPO-Schakelaarparameters
|
Schakelaartype |
Toevoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximum |
||||
|
MPO-Schakelaar |
SM norm |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
MM. Norm |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM. Met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
Mannetje/Wijfje |
Mannetje: met Speld, Wijfje: zonder Speld |
||||
* 3D Geometrische Parameters
|
Punten |
Maximum |
Min |
||
|
Straal van kromming (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0,15 |
-0.15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y (PC) |
0,2 |
-0.2 |
||
|
Straal van kromming van optische kern (mm) |
- |
1 |
||
|
Vezelhoogte (NM) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezel (NM) |
500 |
N/A |
||
|
Maximum negatieve coplanair (NM) |
300 |
N/A |
||
* Optische Kabelparameters
|
Punt |
Parameter |
|||
|
Vezeltype |
Facultatieve G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Vezeltelling |
Facultatieve 8/12/16/24 |
|||
|
Sterktelid |
Aramidgaren |
|||
|
Buitenjasjemateriaal |
Facultatieve LSZH/PVC/TPU |
|||
|
Buitenjasjediameter |
3.0mm |
|||
|
Buitenjasjekleur |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
|||
|
Treksterkte (Op lange termijn) |
80N |
|||
|
Treksterkte (Op korte termijn) |
150N |
|||
|
Verbrijzelingssterkte (Op lange termijn) |
100N/cm |
|||
|
Verbrijzelingssterkte (Op korte termijn) |
500N/cm |
|||
|
Minimum Buigende (Dynamische) Straal |
20D |
|||
|
Minimum Buigende (Statische) Straal |
10D |
|||
|
Werkende Temperatuur |
-20~60℃ |
|||
|
Opslagtemperatuur |
-20~60℃ |
|||
|
Brandclassificatie |
Facultatieve OFN/OFNR/OFNP |
|||
|
Punt |
Parameter |
|||
|
Vezeltype |
Facultatieve G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Vezeltelling |
2~12 |
|||
|
Sterktelid |
Aramidgaren |
|||
|
Buitenjasjemateriaal |
Facultatieve LSZH/PVC/TPU |
|||
|
Buitenjasjediameter |
2.5x5.0mm |
|||
|
Buitenjasjekleur |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
|||
|
Treksterkte (Op lange termijn) |
100N |
|||
|
Treksterkte (Op korte termijn) |
200N |
|||
|
Verbrijzelingssterkte (Op lange termijn) |
200N/cm |
|||
|
Verbrijzelingssterkte (Op korte termijn) |
500N/cm |
|||
|
Minimum Buigende (Dynamische) Straal |
50mm |
|||
|
Minimum Buigende (Statische) Straal |
30mm |
|||
|
Werkende Temperatuur |
-20~60℃ |
|||
|
Opslagtemperatuur |
-20~60℃ |
|||
|
Brandclassificatie |
Facultatieve OFN/OFNR/OFNP |
|||
* De Kleurenopties van de schakelaarhuisvesting
|
MPO-schakelaar |
||||
|
SM |
Groen |
Geel |
||
|
Het aantal PANTONE 2270C van de verwijzingskleur |
Het aantal PANTONE 100C van de verwijzingskleur |
|||
|
|
|
|||
|
MM. |
Beige |
Aqua |
||
|
Het aantal PANTONE 7534C van de verwijzingskleur |
Het aantal PANTONE 2226C van de verwijzingskleur |
|||
|
|
|
|||
|
Viooltje |
- |
|||
|
Het aantal PANTONE 7641C van de verwijzingskleur |
||||
|
|
||||
* Laarsopties
|
MPO-laars |
||||
|
Type |
Specificatie |
Toepasselijke kabel |
Beeld |
Tekeningen |
|
Ronde laars |
3.0 laarslengte 33mm |
3.0/3.2 |
|
|
|
3.0 laarslengte 17mm |
3.0/3.2 |
|
|
|
|
4.0 laarslengte 33mm |
3.8/4.0 |
|
|
|
|
Vierkante laars |
3.0 laarslengte 25mm |
3.0/3.2 |
|
|
|
4.0 laarslengte 17mm |
3.8/4.0 |
|
|
|
|
De laars van de lintkabel |
2.5*5.0 laarslengte 22mm |
2.5*5.0 |
|
|
|
De naakte laars van de Lintvezel |
Naakte de laarslengte 19mm van de Lintvezel |
Naakte Lintvezel |
|
|
* Verwisselbare polariteitsverrichting
* Polariteitsselectie
|
12F flardkoord |
||||
|
|
* Product Verpakking
|
|
|
|
Dik gemaakte antistatische zak |
Dik gemaakt karton |
* Fabriekssterkte
|
Specialisatie: JFOPT heeft zich op de productie van MPO-verbindingsdraden meer dan 10 jaar geconcentreerd. Met professionele technologie en een volledige reeks van prima merkmateriaal (SUMIX/JRG/OPTOTEST), kan het hoogstaande, krachtige MPO-verbindingsdraden produceren. |
|
||||
|
Productiecapaciteit: JFOPT heeft 5 MPO-productielijnen, die de snelle en efficiënte productie van een grote hoeveelheid MPO-boomstamkabels toestaan om klanteneisen te ontmoeten. |
|
||||
|
Kwaliteitscontrole: JFOPT legt strikte kwaliteitscontrolemaatregelen in elk stadium, van grondstoffenverwerving aan ten uitvoer productieprocessen, met professionele kwaliteitscontrole en controle. Wij leiden de interferometer testing/IL&RLtesting/end-gezicht van 100% 3D inspectie om productkwaliteit te verzekeren. |
|
||||
|
Plaatsende normen: JFOPT kan strikt MPO-de normen van de verbindingsdraadproductie volgens gebruiker formuleren en uitvoeren moet productconsistentie en prestatiesstabiliteit verzekeren. |
|
||||
|
Technologische innovatie: JFOPT concentreert zich bij de technologische innovatie en heeft een professioneel R&D-team om MPO-verbindingsdraden met geavanceerdere functies en hogere prestaties onophoudelijk te ontwikkelen. |
|
||||
|
De dienst en Technische ondersteuning: JFOPT verleent de uitvoerige pre-sales en naverkoopdiensten, met inbegrip van technisch overleg, productaanbeveling, naverkooponderhoud, enz., om klanten aan behoeften te voldoen en klantentevredenheid te verzekeren. |
|
||||
* Frequente Q&A
1.What de kwesties zouden moeten worden onderzocht wanneer het aanpassen van MPO-verbindingsdraden?
De verbindingsdraadlengte/het Kabelmateriaal/het Vezeltype en de vezel tellen/Mannelijke of vrouwelijke schakelaars/de normen van het Toevoegingsverlies/Kleurenvereisten/Etiketten en aanpassingsverzoeken.
2.How verzekeren wij stabiele parameters voor onze MPO-verbindingsdraden?
De verbindingsdraden van MPO van JFOPT ondergaan het 3D de interferometer van 100% testen en het testen van 100% IL&RL, verzekerend stabiele parameters.
3.What is onze levering levertijd?
Wij hebben een maandelijkse productiecapaciteit die schakelaars van 30.000+ MPO, snelle levering verzekeren.
4.What andere op MPO betrekking hebbende producten bieden wij aan?
Naast MPO-verbindingsdraden, produceren wij ook MPO loopbacks, MPO-dempers, MPO-mannetje aan vrouwelijke adapters, MT-verbindingsdraden, en andere op MPO betrekking hebbende producten.
