Plaats van herkomst:
China
Merknaam:
JFOPT
Certificering:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modelnummer:
MPO 96C OM5 50/125 LL
Contacteer ons

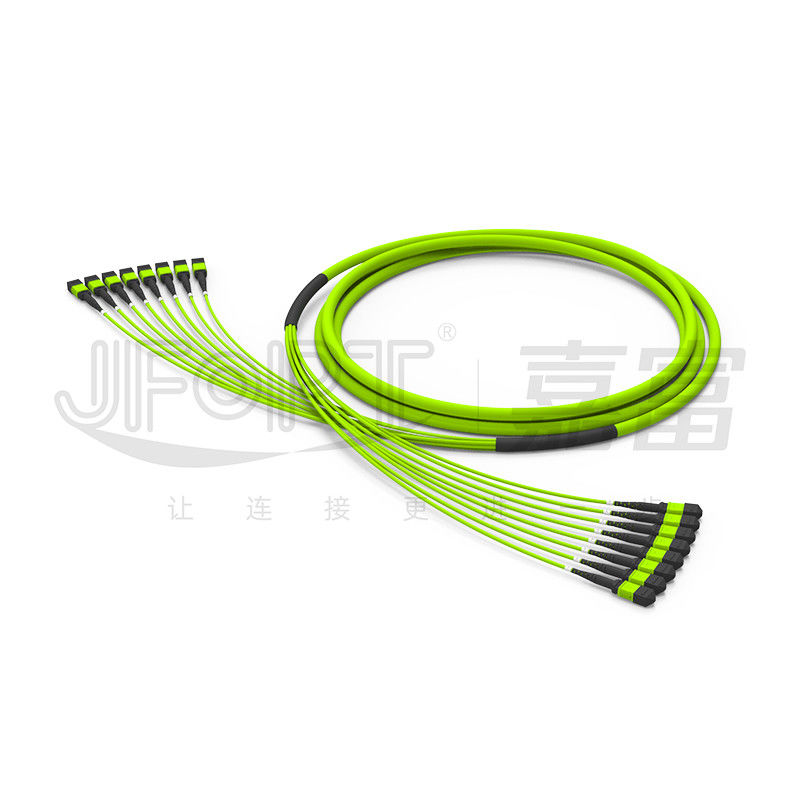

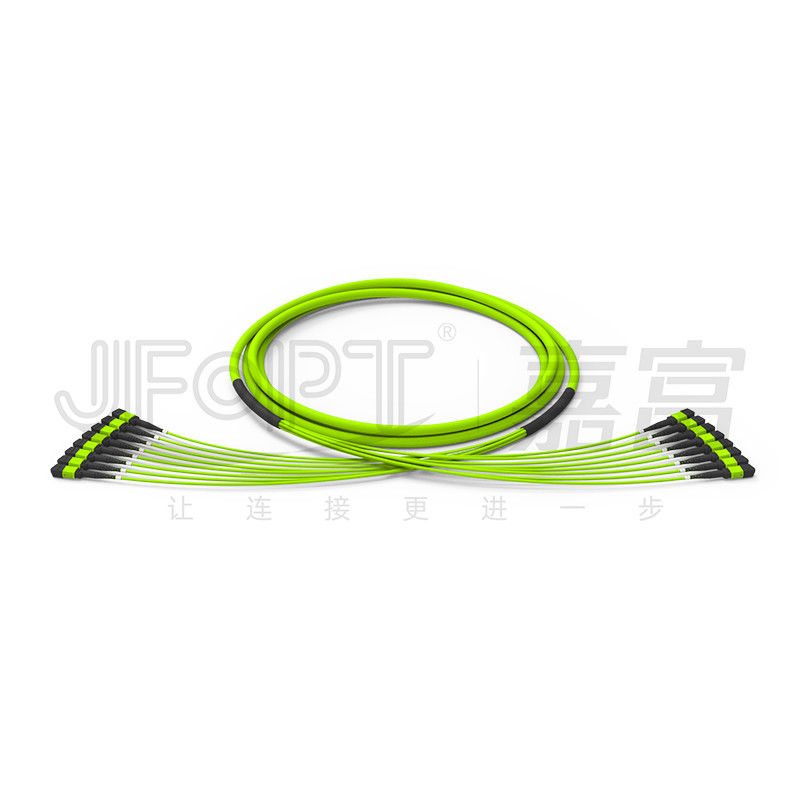

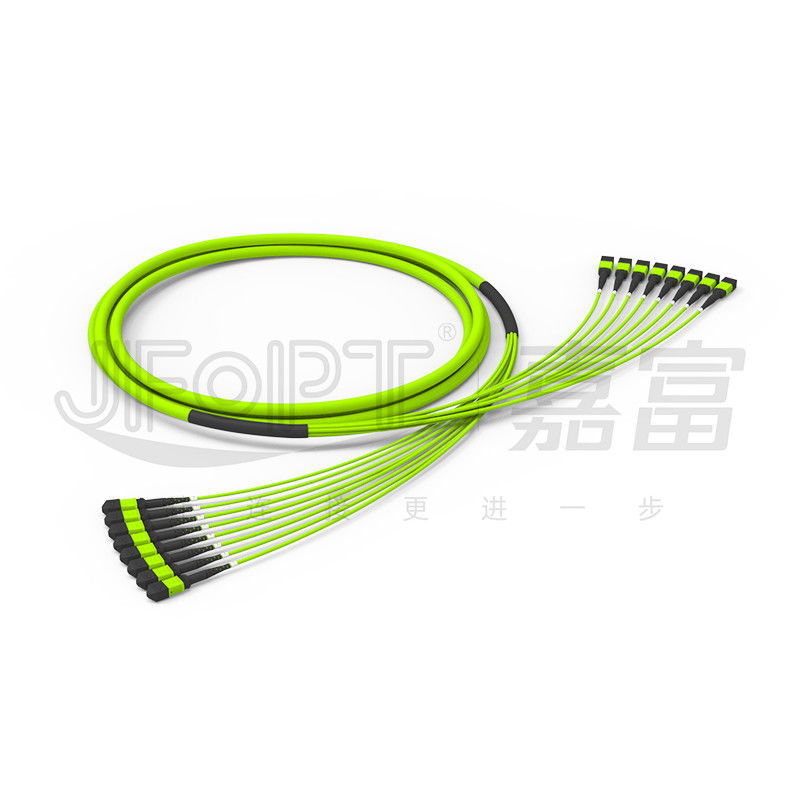

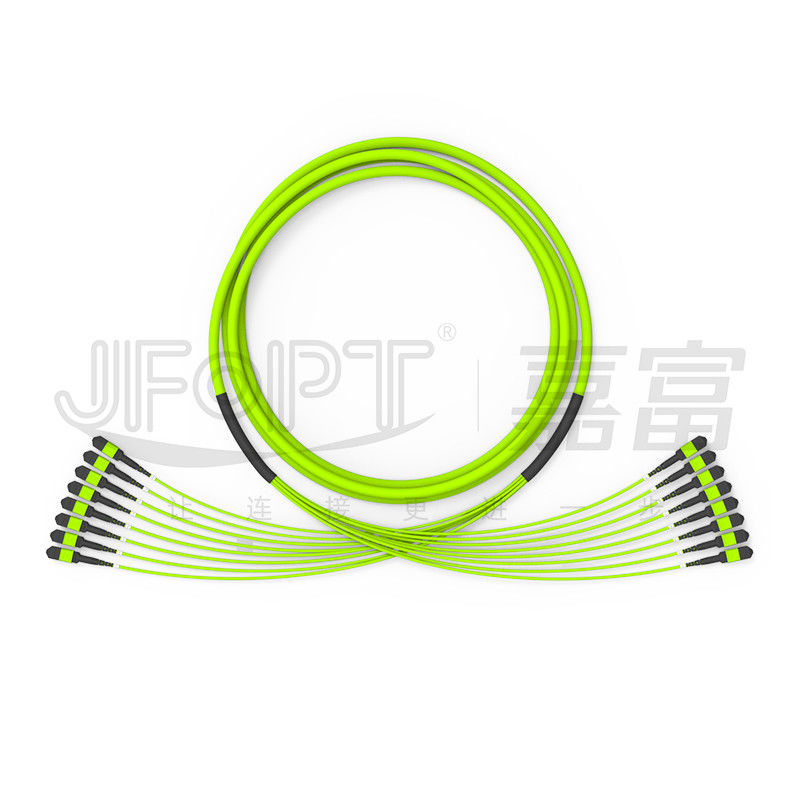

96 Kernen 12 Vezels*8 Eenheden OM5 50/125 Multimode Hoge bandbreedte Mini Round Cable Trunk Cable
De kabel van de 96 kernmpo boomstam gebruikt 96 uitboort minikabel met 12 vezels per klantgerichte eenheid (volgens vereisten), aanbiedend hogere integratie en significante ruimtebesparingen in kabelbeheer. De kabel wordt gemaakt van kromming-ongevoelige multimode OM5-vezel, die grotere bandbreedte en langere transmissieafstanden verstrekken. Het kenmerkt een aramidgaren als versterkingselement om treksterkte te verbeteren. De kabel kan met een flame-retardant classificatie worden gemaakt van OFNP, die brandweerstand verzekeren. Het wordt verpakt in een antistatische zak om stof en vochtigheid te verhinderen en tegen elektrostatische schade te beschermen.
* Eigenschappen
|
①OM5 de vezel verstrekt hogere bandbreedte |
②De kabel van de 96 kernboomstam is gemakkelijk zich te leiden en te organiseren |
||||
|
|
|
||||
|
③Lange transmissieafstand, geschikt om 150 meters voor 400G te bereiken |
④MPO-duurzaamheid van zelfs 500 keer |
||||
|
|
|
||||
|
⑤Volgzaam met CEI-61754-7 en tia-604-5 (focis-5) normen |
- |
||||
|
|
- |
||||
* Toepassingen
1.Data centrumnetwerk aanleg van kabelnetten.
2.40G/100G optische communicatiesystemen, de optische modules van QSFP.
3.Fiber optische communicatiesystemen, kabeltelevisie-netwerken, telecommunicatienetwerken.
4.Local gebiedsnetwerken (LANs), breed gebiedsnetwerken (WANs), FTTx.

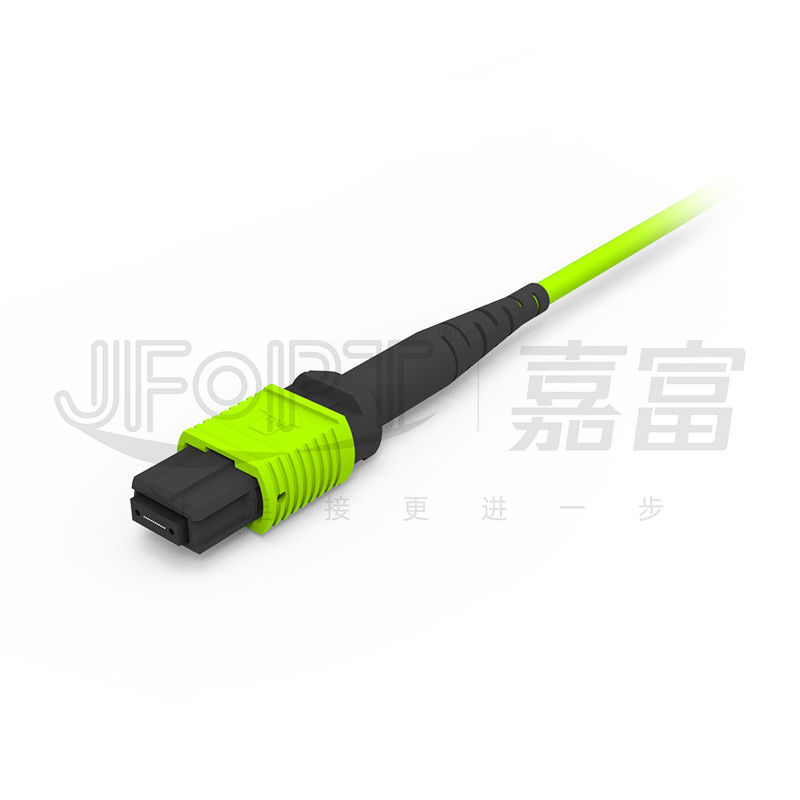

* MPO-Schakelaarparameters
|
Schakelaartype |
Toevoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximum |
||||
|
MPO-Schakelaar |
SM norm |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
MM. Norm |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM. Met beperkte verliezen |
0.1dB |
0.35dB |
|||
|
Mannetje/Wijfje |
Mannetje: met Speld Wijfje: zonder Speld |
||||
* 3D Geometrische Parameters
|
Punten |
Maximum |
Min |
||
|
Straal van kromming (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0,15 |
-0.15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y (PC) |
0,2 |
-0.2 |
||
|
Straal van kromming van optische kern (mm) |
- |
1 |
||
|
Vezelhoogte (NM) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezel (NM) |
500 |
N/A |
||
|
Maximum negatieve coplanair (NM) |
300 |
N/A |
||
* Kabelparameters
|
Punt |
Parameter |
||||||
|
Vezeltype |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Vezeltelling |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Eenheidstelling |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
12 kernen/eenheid |
24 kernen/eenheid |
|
Centraal Sterktelid |
/ |
/ |
FRP |
||||
|
De Buitendiameter van de sub-kabeleenheid |
3.0mm |
||||||
|
Het Jasjemateriaal van de sub-kabeleenheid |
PVC/LSZH |
||||||
|
Het Jasjekleur van de sub-kabeleenheid |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
||||||
|
De Sterktelid van de sub-kabeleenheid |
Aramidgaren |
||||||
|
Buitenjasjediameter |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Buitenjasjemateriaal |
PVC/LSZH |
||||||
|
Buitenjasjekleur |
Geel/Oranje/Groen/Heather Violet/Aanpassing |
||||||
|
Treksterkte (Op lange termijn) |
300N |
200N |
400N |
800N |
1600N |
||
|
Treksterkte (Op korte termijn) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Verbrijzelingsweerstand (Op lange termijn) |
300N/10cm |
||||||
|
Verbrijzelingsweerstand (Op korte termijn) |
1000N/10cm |
||||||
|
Minimum Buigende (Dynamische) Straal |
20D |
||||||
|
Minimum Buigende (Statische) Straal |
10D |
||||||
|
Werkende Temperatuur |
-20~60℃ |
||||||
|
Opslagtemperatuur |
-20~60℃ |
||||||
|
Brandclassificatie |
OFN/OFNR/OFNP |
||||||
* De Selectie van de schakelaarlaars
|
MPO-laarstype |
||||
|
Type |
Specificatie |
Toepasselijke kabel OD |
Beeld |
Tekeningen |
|
Ronde laars |
3.0 laars L=33mm |
3.0/3.2 |
|
|
|
3.0 laars L=17mm |
3.0/3.2 |
|
|
|
|
Vlakke Laars |
3.0 laars L=25mm |
3.0/3.2 |
|
|
|
Balanslusje |
Algemeen begrip voor alle laarzen |
Universeel |
|
|
* De Opties van de schakelaarkleur
|
MPO-schakelaar |
||||
|
Enige wijze |
Groen |
Geel |
||
|
Het aantal PANTONE 2270C van de verwijzingskleur |
Het aantal PANTONE 100C van de verwijzingskleur |
|||
|
|
|
|||
|
Multimode |
Beige |
Aqua |
||
|
Het aantal PANTONE 7534C van de verwijzingskleur |
Het aantal PANTONE 2226C van de verwijzingskleur |
|||
|
|
|
|||
|
Viooltje |
Groene kalk |
|||
|
Het aantal PANTONE 7641C van de verwijzingskleur |
Het aantal PANTONE 375C van de verwijzingskleur |
|||
|
|
|
|||
* Polariteitsselectie
|
12F flardkoord |
||||
|
|
* Product Verpakking
|
|
|
|
Dik gemaakte antistatische zak |
Dik gemaakt karton |
* Fabriekssterkte
|
Specialisatie: JFOPT heeft zich op de productie van MPO-verbindingsdraden meer dan 10 jaar, met professionele deskundigheid en een volledige reeks van hoogste-merkmateriaal (SUMIX/JRG/OPTOTEST), toelatend de productie van hoogstaande, krachtige MPO-verbindingsdraden geconcentreerd. |
|
||||
|
Productiecapaciteit: JFOPT heeft 5 productielijnen en het materiaal van MPO om een grote hoeveelheid MPO-verbindingsdraden te veroorzaken om klanteneisen snel en efficiënt te ontmoeten. |
|
||||
|
Kwaliteitscontrole: JFOPT voert strikte kwaliteitscontrole door de grondstoffen en het productieproces, met professionele kwaliteitscontrole en de controle van in elk stadium, met inbegrip van het 3D de interferentie van 100% testen uit, toevoegingsverlies het testen, en Beëindigen-gezicht inspectie om productkwaliteit te verzekeren. |
|
||||
|
De dienst en Technische ondersteuning: JFOPT kan zich strikt volgens MPO-de normen ontwikkelen en aanhangen die van de verbindingsdraadproductie op klantenvereisten worden gebaseerd om productconsistentie en prestatiesstabiliteit te verzekeren. |
|
||||
|
Technologische Innovatie: JFOPT benadrukt technologische innovatie en heeft een professioneel R&D-team gewijd aan het ontwikkelen van geavanceerder en hoog-uitvoert MPO-verbindingsdraden. |
|
||||
|
De dienst en Technische ondersteuning: JFOPT verleent de uitvoerige pre-sales en naverkoopdiensten, met inbegrip van technisch overleg, productaanbevelingen, en post-verkooponderhoud, om klanten aan behoeften te voldoen en klantentevredenheid te verzekeren. |
|
||||
* Frequente Q&A
1.What de kwesties zouden moeten worden onderzocht wanneer het aanpassen van MPO-verbindingsdraden?
De verbindingsdraadlengte/het Kabelmateriaal/de het Vezeltype en kern tellen/Mannelijke of vrouwelijke schakelaars/de normen van het Toevoegingsverlies/Kleurenvereisten/Etiketten en aanpassingsverzoeken.
2.How verzekeren wij stabiele parameters voor onze MPO-verbindingsdraden?
De verbindingsdraden van MPO van JFOPT ondergaan het 3D de interferometer van 100% testen en 100%-toevoegingsverlies het testen, verzekerend stabiele parameters.
3.What is onze levering levertijd?
Wij hebben een maandelijkse productiecapaciteit die schakelaars van 30.000+ MPO, snelle levering verzekeren.
4.What andere op MPO betrekking hebbende producten bieden wij aan?
Naast MPO-verbindingsdraden, produceren wij MPO loopbacks, MPO-dempers, de mannelijk-aan-vrouwelijke adapters van MPO, MT-ook verbindingsdraden, en andere op MPO betrekking hebbende producten.
