Plaats van herkomst:
China
Merknaam:
JFOPT
Certificering:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modelnummer:
Gewapende MPO-MPO 12C SM G657A1/G657A2 SL/LL
Contacteer ons
Gepantserde trunk jumper MPO-MPO 12-core single mode G657A1/G657A2 Standard verlies/laag verlies

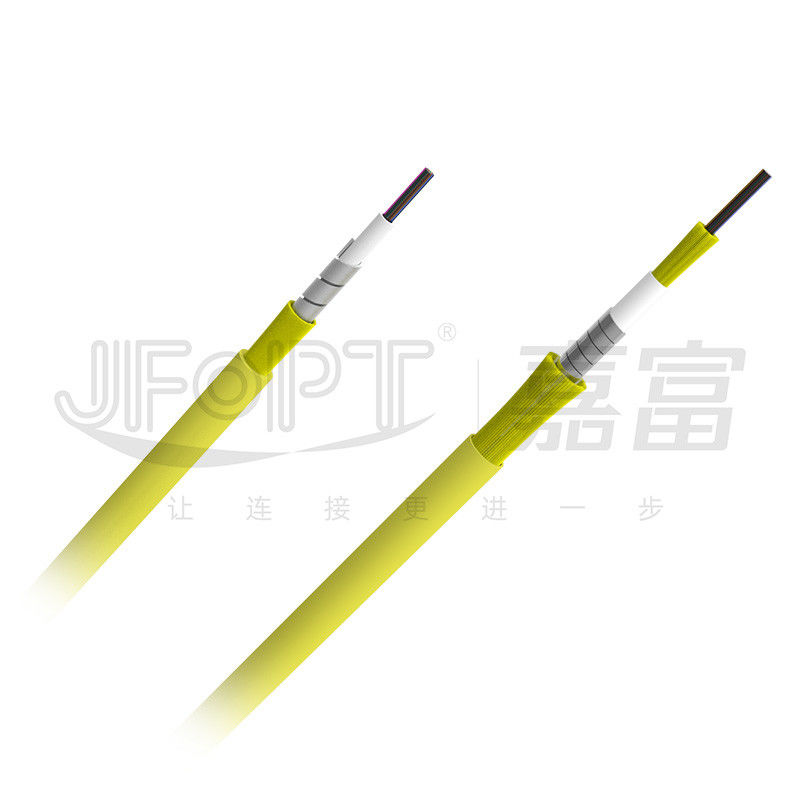

JFOPT gepantserde enkelmodus 12-kern MPO trunk jumper, met optische vezels bedekt met een laag van spiraalvormig roestvrij staal pantser, waardoor de kabel een sterke weerstand tegen buiging, zijdelingse druk,impactDe optische vezels G657A1/G657A2 zijn afkomstig van de merknaam YOFC.garantie van de transmissie kwaliteit. MPO-aansluitingen zijn verkrijgbaar met standaardverlies (SL≤0,75dB) en laagverlies (LL≤0,35dB) MT-ferrule, voor verschillende klantvereisten.met een gewicht van niet meer dan 50 kg, single-armored, double-armored, en double-jacketed, voor aanpassing om te voldoen aan diverse milieu-toepassingen.
* Kenmerken
|
①YOFC G657A1/G657A2 Optische vezels zonder buiggevoeligheid |
②Optioneel standaardverlies/laagverlies MT-ferrule |
||||
|
|
|
||||
|
③Verscheidene kabelsystemen beschikbaar, waaronder niet-gewapende, enkel-gewapende, dubbel-gewapende, dubbel-gewapende en meer |
④Bevat uitstekende mechanische prestaties en resistentie tegen knaagdieren |
||||
|
|
|
||||
|
⑤Aanpasbaar in verschillende lengtes volgens de eisen |
- |
||||
|
|
- |
||||
* Toepassingen
1De bedrading van de datacenters.
2.40G/100G optische communicatiesystemen, optische QSFP-modules.
3• glasvezelcommunicatiesystemen, kabel-tv-netwerken, telecomnetwerken.
4.Local area networks (LAN's), wide area networks (WAN's), FTTx.
* MPO-connectorparameters
|
Type aansluiting |
Invoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximaal |
||||
|
MPO-connector |
SM-norm |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM laag verlies |
0.1 dB |
0.35 dB |
|||
|
MM-norm |
0.2 dB |
0.6 dB |
PC≥25dB |
||
|
MM Lage verliezen |
0.1 dB |
0.35 dB |
|||
|
Mannen/vrouwen |
Man: met pin, vrouw: zonder pin |
||||
* 3D-geometrische parameters
|
Artikel 2 |
Maximaal |
Min. |
||
|
Radius van de kromming (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0.15 |
-Nee.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-Nee.2 |
||
|
Radius van de kromming van de optische kern (mm) |
- |
1 |
||
|
Hoogte van de vezels (nm) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezels (nm) |
500 |
N/A |
||
|
Maximale negatieve coplanar (nm) |
300 |
N/A |
||

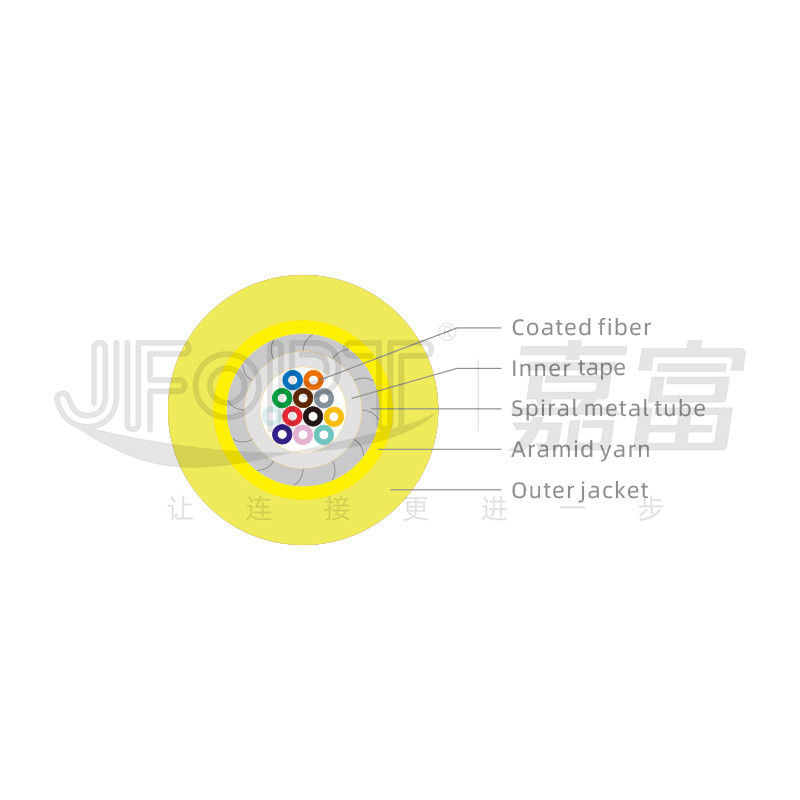

* Parameters voor enkel gewapende enkeldraadkabel
|
Artikel 1 |
Parameter |
|||
|
Vlakken |
Facultatief G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Fibergetal |
2 tot 12 |
24 |
||
|
Armoringsmateriaal |
Roestvrij staal |
|||
|
Borduurwerk Buitenste diameter |
2.1 tot en met 2,2 mm |
3.6~3.7 mm |
||
|
Dikte van het pantser |
0.25~0.28 mm |
0.25~0.28 mm |
||
|
Buitenste omhulseldiameter |
3.0±0.1 mm |
4.5±0,1 mm |
||
|
Materiaal van de buitenste omhulsel |
Facultatief LSZH/TPU |
|||
|
Kleur van de buitenmantel |
Geel/Oranje/Limegroen/Heather Violet/Aangepast |
|||
|
Treksterkte (langdurig) |
500 N |
200 N |
||
|
Treksterkte (op korte termijn) |
800N |
600 N |
||
|
Vernietigingsvermogen (langdurig) |
800N/cm |
200 N/cm |
||
|
Vernietigingsbestendigheid (korte termijn) |
1200N/cm |
600N/cm |
||
|
Minimale buigradius (dynamisch) |
20D |
|||
|
Minimale buigradius (statisch) |
10D |
|||
|
Werktemperatuur |
-20°C tot 60°C |
|||
|
Bergingstemperatuur |
-20°C tot 60°C |
|||
|
Brandbeoordeling |
Facultatief OFN/OFNR/OFNP |
|||
* Parameters voor dubbel gepantserde dubbele schede kabel
|
Artikel 1 |
Parameter |
|||
|
Vlakken |
Facultatief G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Fibergetal |
2 tot 12 |
24 |
||
|
Inwendige omhulsel Buitenste diameter |
1.4±0,1 mm |
3.0±0.2 mm |
||
|
Materialen van de binnenste omhulsel |
LSZH |
|||
|
Armoringsmateriaal |
Roestvrij staal |
|||
|
Borduurwerk Buitenste diameter |
2.0±0.1 mm |
4.0±0.2 mm |
||
|
Dikte van het pantser |
0.25~0.28 mm |
0.4~0.43 mm |
||
|
Vlieslaag |
Roestvrij staal |
|||
|
Buitenste omhulseldiameter |
3.0±0.1 mm |
6.0±0.3 mm |
||
|
Materiaal van de buitenste omhulsel |
Facultatief LSZH/TPU |
|||
|
Kleur van de buitenmantel |
Geel/Oranje/Limegroen/Heather Violet/Aangepast |
|||
|
Treksterkte (langdurig) |
150 N |
600 N |
||
|
Treksterkte (op korte termijn) |
300 N |
1000N |
||
|
Samendrukkracht |
3000N/10cm |
|||
|
Minimale buigradius (dynamisch) |
60D |
|||
|
Minimale buigradius (statisch) |
30D |
|||
|
Werktemperatuur |
-40 tot 80°C |
|||
|
Bergingstemperatuur |
-40 tot 80°C |
|||
|
Brandbeoordeling |
Facultatief OFN/OFNR/OFNP |
|||
*Kleuropties van de connector
|
MPO-connector |
||||
|
SM |
Groen |
Geel |
||
|
Referentiekleurnummer PANTONE 2270C |
Referentiekleurnummer PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Aqua |
||
|
Referentiekleurnummer PANTONE 7534C |
Referentiekleurnummer PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Referentiekleurnummer PANTONE 7641C |
||||
|
|
||||
* Opties voor opstarten
|
MPO-laarzen |
||||
|
Type |
Specificatie |
Toepasselijke kabel |
Afbeelding |
Tekeningen |
|
Ronde laarzen |
3.0 laarslengte 33 mm |
3.0/3.2 |
|
|
|
3.0 laarslengte 17 mm |
3.0/3.2 |
|
|
|
|
4.0 laarslengte 33 mm |
3.8/4.0 |
|
|
|
|
Kwadraat schoen |
2.0 laarslengte 25 mm |
3.0/3.2 |
|
|
|
3.0 laarslengte 25 mm |
3.0/3.2 |
|
|
|
|
4.0 laarslengte 17 mm |
3.8/4.0 |
|
|
|
|
Ribbon Kabelschoen |
2.5*5.0 laarslengte 22 mm |
2.5 maal 5.0 |
|
|
|
Schoenen van kaal lint |
Naakte laarzen van lintvezel, lengte 19 mm |
Kauw lintvezel |
|
|
|
Trek het tabblad aan |
Universaal voor alle laarzen |
Algemeen |
|
|
* Polariteitsselectie
|
12F Patch cord |
||||
|
|
* Verpakking
|
|
|
|
Verdikte antistatische zak |
Geverfd karton |
* Fabriekssterkte
|
Expertise: Met meer dan 10 jaar focus op MPO-springers beschikt JFOPT over professionele expertise en een complete reeks topapparatuur (SUMIX/JRG/OPTOTEST),die de productie van hoogwaardige en krachtige MPO-springen mogelijk maakt. |
|
||||
|
Vervaardigingscapaciteit: JFOPT beschikt over 5 MPO-productielijnen en -apparatuur om snel en efficiënt een grote hoeveelheid MPO-springen te produceren om aan de eisen van de klant te voldoen. |
|
||||
|
Kwaliteitscontrole: JFOPT implementeert strikte kwaliteitscontrolemaatregelen in elk stadium, van grondstoffen tot productieprocessen, met professionele kwaliteitsinspectie en -bewaking.We voeren 100% 3D interferometer testen / terugkeer verlies testen / eind-face inspectie om de kwaliteit van het product te garanderen. |
|
||||
|
Standaardisatie: JFOPT kan de productiestandaarden voor MPO-springen op maat maken en strikt naleven volgens de eisen van de klant, waardoor de consistentie en prestatiestabiliteit van de producten worden gewaarborgd. |
|
||||
|
Technologische innovatie: JFOPT legt de nadruk op technologische innovatie en beschikt over een professioneel R & D-team dat zich toelegt op de ontwikkeling van geavanceerdere en beter presterende MPO-springers. |
|
||||
|
Service en technische ondersteuning: JFOPT verzorgt een uitgebreide pre- en naverkoopservice, met inbegrip van technisch advies, productrecommendaties en onderhoud na verkoop.om aan de behoeften van de klant te voldoen en de tevredenheid van de klant te waarborgen. |
|
||||
* Frequente vragen en antwoorden- Ik weet het niet.
1Welke aspecten moeten worden overwogen bij het op maat maken van MPO-springen?
Jumperlengte / Kabelmateriaal / Vezelsoort en kerngetal / Mannelijke of vrouwelijke connectoren / Invoegverliesnormen / Kleurvereisten / Etiketten en aanpassingsverzoeken.
2Hoe zorgen we voor stabiele parameters voor onze MPO jumpers?
De MPO-sprongers van JFOPT ondergaan 100% 3D-interferometertesten en 100% invoegverlies testen, waardoor stabiele parameters worden gewaarborgd.
3Wat is onze levertijd?
We hebben een maandelijkse productiecapaciteit van meer dan 30.000 MPO-connectoren.
4.Welke andere MPO-gerelateerde producten bieden wij aan?
Naast MPO-jumpers produceren we ook MPO-loopbacks, MPO-attenuatoren, MPO-man-naar-vrouw adapters, MT-jumpers en andere MPO-gerelateerde producten.
