Plaats van herkomst:
China
Merknaam:
JFOPT
Certificering:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modelnummer:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B Polariteitsverandering
Contacteer ons

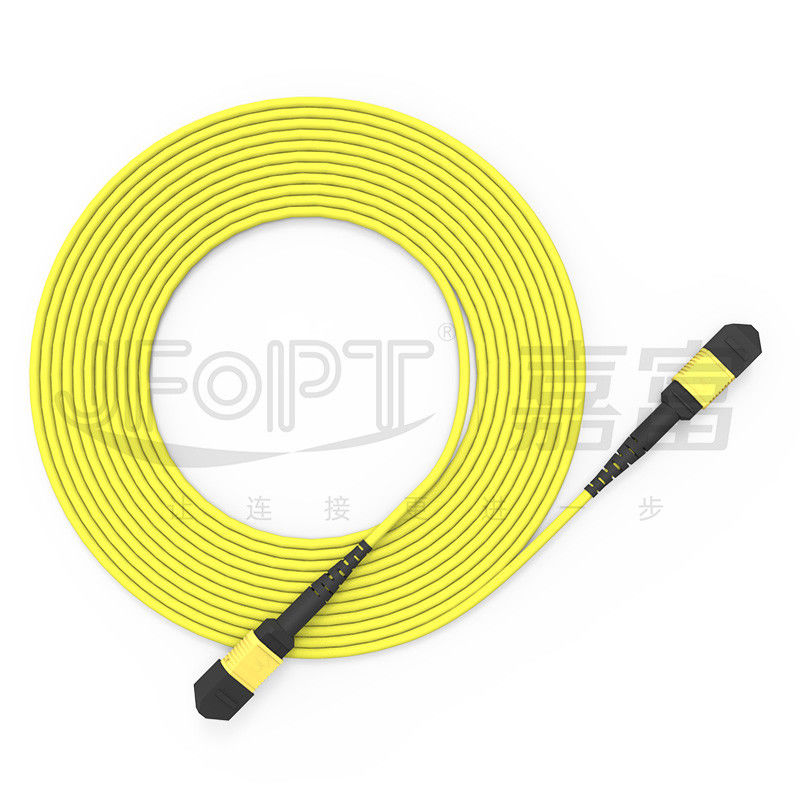

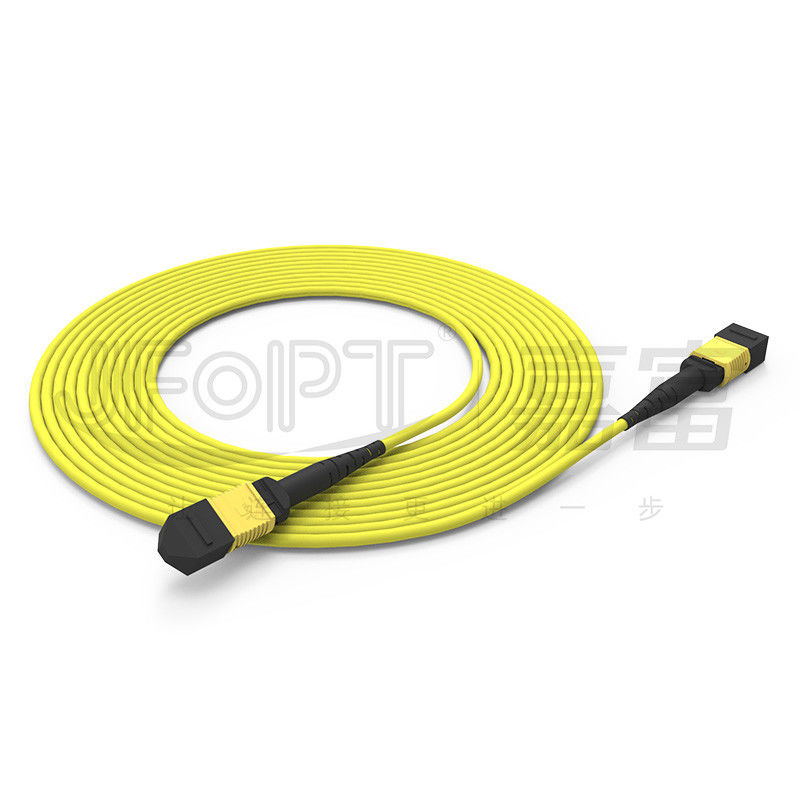

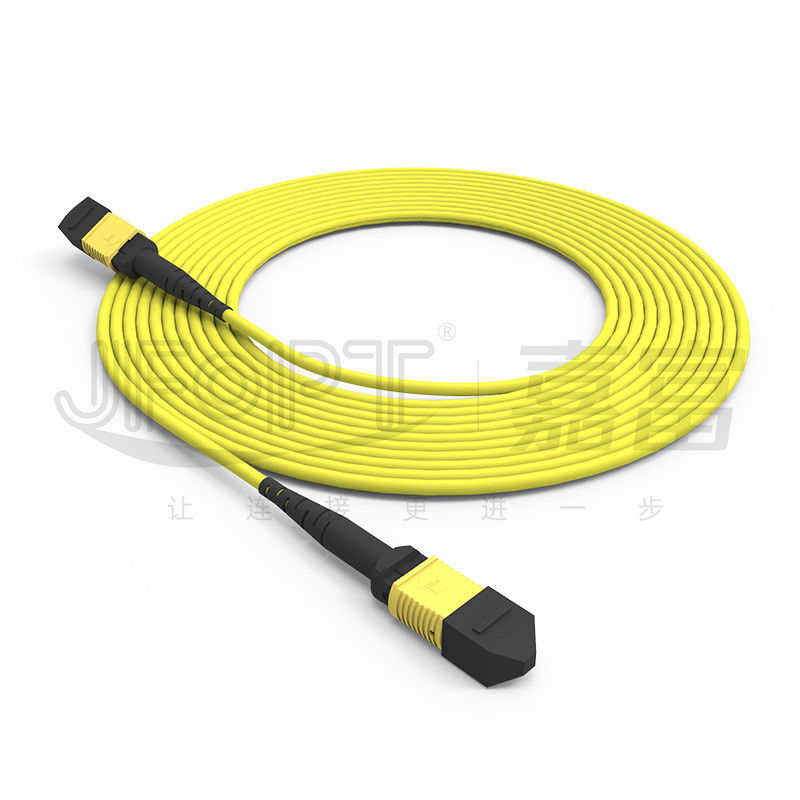

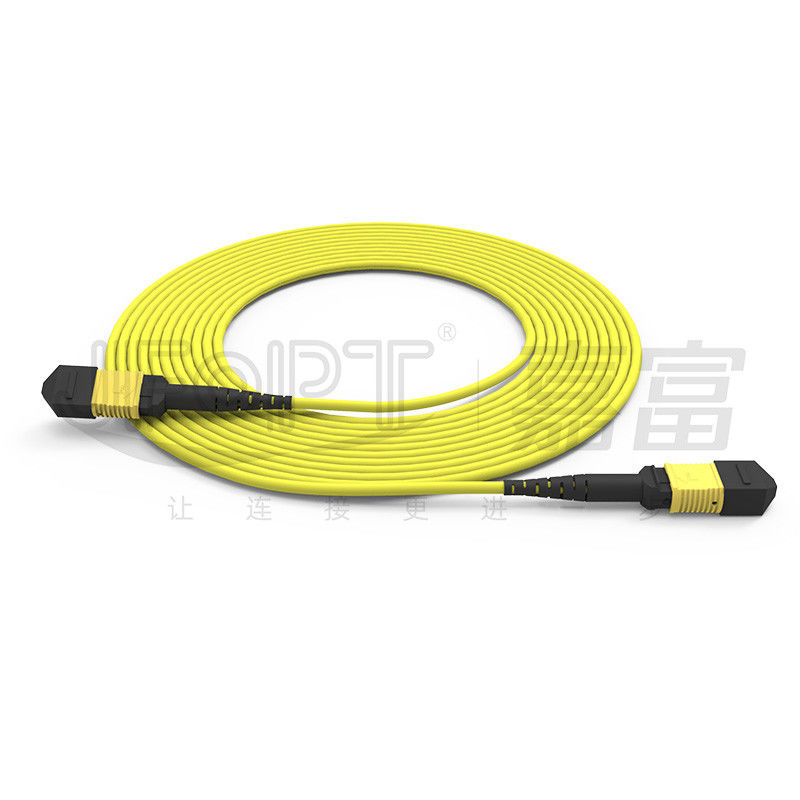

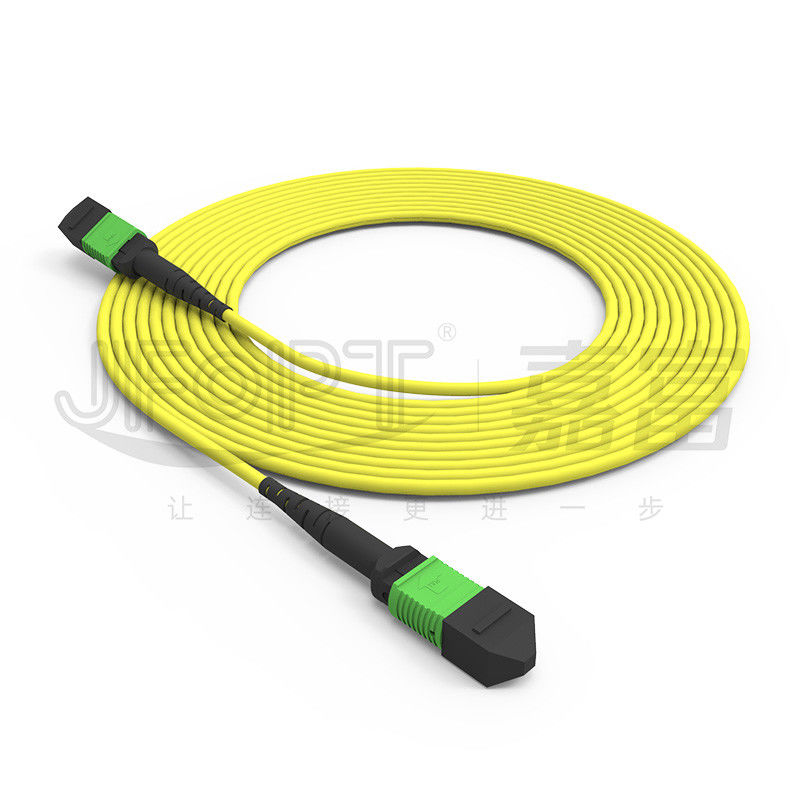

MPO-MPO 12-Core Single-Mode G657A1/G657A2 3.0 LSZH A/B Polarity Reversal Trunk Patch Cord
In complexe bedradingssystemen in het datacenter is er vaak een probleem van onjuiste MPO-jumperpolariteit, wat kan leiden tot mislukte verbindingen,vertragingen in de bouw op locatie veroorzaken en de budgetramingen overschrijdenJFOPT heeft een 12-kern MPO jumper met polariteitsomkering geïntroduceerd om deze uitdaging volledig aan te pakken.Deze MPO jumper met polariteit omkering maakt naadloze schakelen tussen A en B polariteiten, die een grotere flexibiliteit biedt in de optische vezelkabels en de complexiteit van de bedrading vermindert.en je kunt gemakkelijk schakelen tussen A en B polariteiten door de behuizing achteruit te duwen, met behulp van de bewegende K-toetsen voor extractie of verberging, waardoor polariteitsomkering een eenvoudig en probleemloos proces is.je kunt de frustraties wegnemen die veroorzaakt worden door verkeerde polariteiten en deze problemen moeiteloos oplossen.
* Kenmerken
|
①A/B polariteitsomkering |
②Geen gereedschap nodig om de situatie om te keren |
||||
|
|
|
||||
|
③Geen noodzaak om de behuizing te verwijderen tijdens de omkering |
④Flexible bekabeling, vermindering van de complexiteit van de bouw ter plaatse |
||||
|
|
|
||||
|
⑤Opties voor één modus: G657A1/G657A2; Opties voor meerdere modus: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Toepassingen
1De bedrading van de datacenters.
2.40G/100G optische communicatiesystemen, optische QSFP-modules.
3• glasvezelcommunicatiesystemen, kabel-tv-netwerken, telecomnetwerken.
4.Local area networks (LAN's), wide area networks (WAN's), FTTx.
* MPO-connectorparameters
|
Type aansluiting |
Invoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximaal |
||||
|
MPO-connector |
SM-norm |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM laag verlies |
0.1 dB |
0.35 dB |
|||
|
MM-norm |
0.2 dB |
0.6 dB |
PC≥25dB |
||
|
MM Lage verliezen |
0.1 dB |
0.35 dB |
|||
|
Mannen/vrouwen |
Man: met pin, vrouw: zonder pin |
||||
* 3D-geometrische parameters
|
Artikel 2 |
Maximaal |
Min. |
||
|
Radius van de kromming (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0.15 |
-Nee.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-Nee.2 |
||
|
Radius van de kromming van de optische kern (mm) |
- |
1 |
||
|
Hoogte van de vezels (nm) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezels (nm) |
500 |
N/A |
||
|
Maximale negatieve coplanar (nm) |
300 |
N/A |
||
* Optische kabelparameters
|
Artikel 1 |
Parameter |
|||
|
Vlakken |
Facultatief G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Fibergetal |
Facultatief 8/12/16/24 |
|||
|
Sterktelid |
garens van de soort gebruikt bij de vervaardiging van kleding |
|||
|
Materiaal voor buitenste jassen |
Facultatief LSZH/PVC/TPU |
|||
|
Buitenste jasdiameter |
3.0 mm |
|||
|
Kleur van de buitenjas |
Geel / Oranje / Groen / Heather Violet / Aanpassing |
|||
|
Treksterkte (langdurig) |
80N |
|||
|
Treksterkte (op korte termijn) |
150 N |
|||
|
Vernietigingssterkte (langdurig) |
100 N/cm |
|||
|
Verminkingssterkte (kortdurend) |
500 N/cm |
|||
|
Minimale buigradius (dynamisch) |
20D |
|||
|
Minimale buigradius (statisch) |
10D |
|||
|
Werktemperatuur |
-20°C tot 60°C |
|||
|
Bergingstemperatuur |
-20°C tot 60°C |
|||
|
Brandbeoordeling |
Facultatief OFN/OFNR/OFNP |
|||
|
Artikel 1 |
Parameter |
|||
|
Vlakken |
Facultatief G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Fibergetal |
2 tot 12 |
|||
|
Sterktelid |
garens van de soort gebruikt bij de vervaardiging van kleding |
|||
|
Materiaal voor buitenste jassen |
Facultatief LSZH/PVC/TPU |
|||
|
Buitenste jasdiameter |
2.5x5.0 mm |
|||
|
Kleur van de buitenjas |
Geel / Oranje / Groen / Heather Violet / Aanpassing |
|||
|
Treksterkte (langdurig) |
100 N |
|||
|
Treksterkte (op korte termijn) |
200 N |
|||
|
Vernietigingssterkte (langdurig) |
200 N/cm |
|||
|
Verminkingssterkte (kortdurend) |
500 N/cm |
|||
|
Minimale buigradius (dynamisch) |
50 mm |
|||
|
Minimale buigradius (statisch) |
30 mm |
|||
|
Werktemperatuur |
-20°C tot 60°C |
|||
|
Bergingstemperatuur |
-20°C tot 60°C |
|||
|
Brandbeoordeling |
Facultatief OFN/OFNR/OFNP |
|||
*Kleuropties van de connector
|
MPO-connector |
||||
|
SM |
Groen |
Geel |
||
|
Referentiekleurnummer PANTONE 2270C |
Referentiekleurnummer PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Aqua |
||
|
Referentiekleurnummer PANTONE 7534C |
Referentiekleurnummer PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Referentiekleurnummer PANTONE 7641C |
||||
|
|
||||
* Opties voor opstarten
|
MPO-laarzen |
||||
|
Type |
Specificatie |
Toepasselijke kabel |
Afbeelding |
Tekeningen |
|
Ronde laarzen |
3.0 laarslengte 33 mm |
3.0/3.2 |
|
|
|
3.0 laarslengte 17 mm |
3.0/3.2 |
|
|
|
|
4.0 laarslengte 33 mm |
3.8/4.0 |
|
|
|
|
Kwadraat schoen |
3.0 laarslengte 25 mm |
3.0/3.2 |
|
|
|
4.0 laarslengte 17 mm |
3.8/4.0 |
|
|
|
|
Ribbon Kabelschoen |
2.5*5.0 laarslengte 22 mm |
2.5 maal 5.0 |
|
|
|
Schoenen van kaal lint |
Naakte laarzen van lintvezel, lengte 19 mm |
Kauw lintvezel |
|
|
* Uitwisselbare polariteitsoperatie
* Polariteitsselectie
|
12F Patch cord |
||||
|
|
* Verpakking
|
|
|
|
Verdikte antistatische zak |
Geverfd karton |
* Fabriekssterkte
|
Specialiteit: JFOPT heeft zich al meer dan 10 jaar gericht op de productie van MPO-springen. Met professionele technologie en een volledige set van eersteklas merkapparatuur (SUMIX/JRG/OPTOTEST) kan het hoogwaardige,hoogwaardige MPO-springers. |
|
||||
|
Productiecapaciteit: JFOPT beschikt over vijf productielijnen voor MPO, waardoor een grote hoeveelheid MPO-stamkabels snel en efficiënt kan worden geproduceerd om aan de vraag van de klant te voldoen. |
|
||||
|
Kwaliteitscontrole: JFOPT implementeert strikte kwaliteitscontrolemaatregelen in elk stadium, van de aankoop van grondstoffen tot de productieprocessen, met professionele kwaliteitsinspectie en -bewaking.We voeren 100% 3D interferometer testen/IL&RL testen/eind-face inspectie uit om product kwaliteit te garanderen. |
|
||||
|
Normen vaststellen: JFOPT kan volgens de behoeften van de gebruiker de productie-normen voor MPO-sprongers formuleren en strikt toepassen om de consistentie en prestatiestabiliteit van het product te waarborgen. |
|
||||
|
Technologische innovatie: JFOPT richt zich op technologische innovatie en beschikt over een professioneel R&D-team om continu MPO-springers met geavanceerdere functies en hogere prestaties te ontwikkelen. |
|
||||
|
Service en technische ondersteuning: JFOPT verzorgt een uitgebreide pre- en naverkoopservice, met inbegrip van technisch advies, productrecommendatie, onderhoud na verkoop, enz.om aan de behoeften van de klant te voldoen en de tevredenheid van de klant te waarborgen. |
|
||||
* Frequente vragen en antwoorden- Ik weet het niet.
1Welke aspecten moeten worden overwogen bij het op maat maken van MPO-springen?
Jumperlengte / Kabelmateriaal / Veertype en vezelgetal / Mannelijke of vrouwelijke connectoren / Invoegverliesnormen / Kleurvereisten / Etiketten en aanpassingsverzoeken.
2Hoe zorgen we voor stabiele parameters voor onze MPO jumpers?
De MPO-sprongers van JFOPT ondergaan 100% 3D-interferometertests en 100% IL&RL-tests, waardoor stabiele parameters worden gewaarborgd.
3Wat is onze levertijd?
We hebben een maandelijkse productiecapaciteit van meer dan 30.000 MPO-connectoren.
4.Welke andere MPO-gerelateerde producten bieden wij aan?
Naast MPO jumpers produceren wij ook MPO loopbacks, MPO attenuators, MPO mannelijke naar vrouwelijke adapters, MT jumpers en andere MPO-gerelateerde producten.
