Plaats van herkomst:
China
Merknaam:
JFOPT
Certificering:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Modelnummer:
MPO-MPO Man 24C SM G657A1/G657A2
Contacteer ons

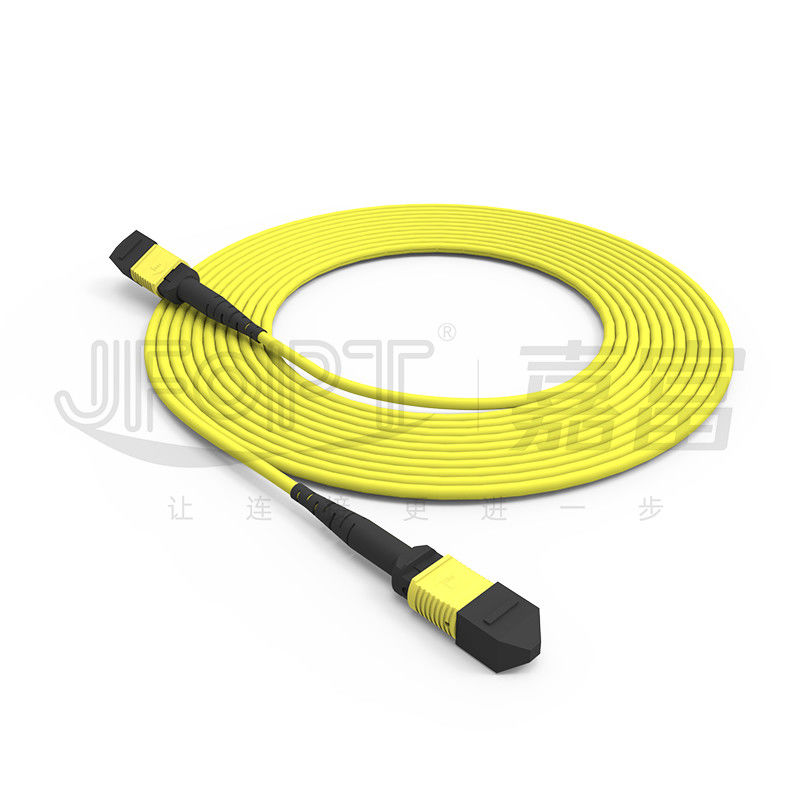

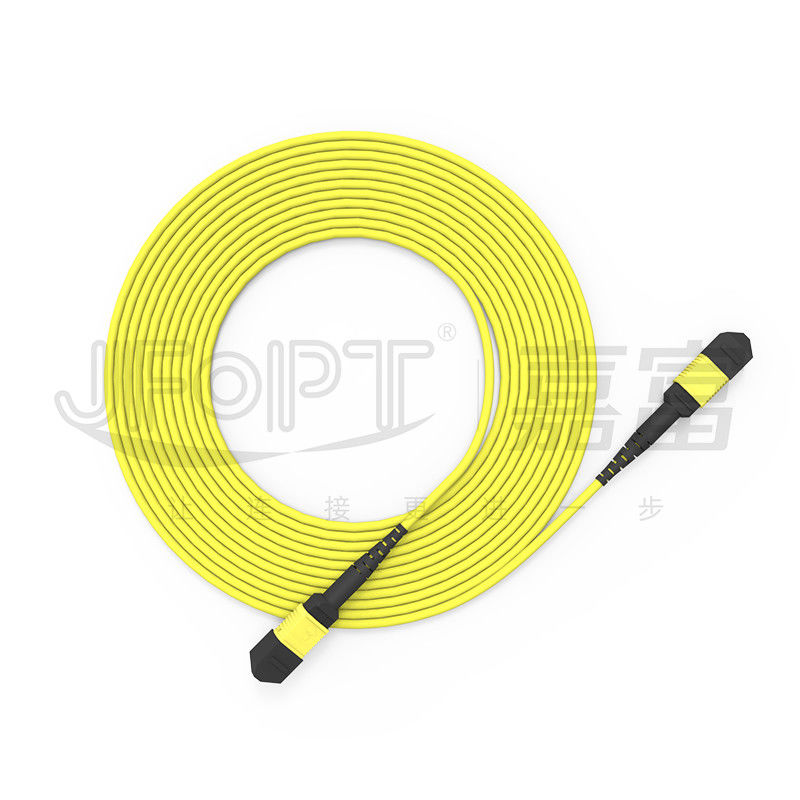

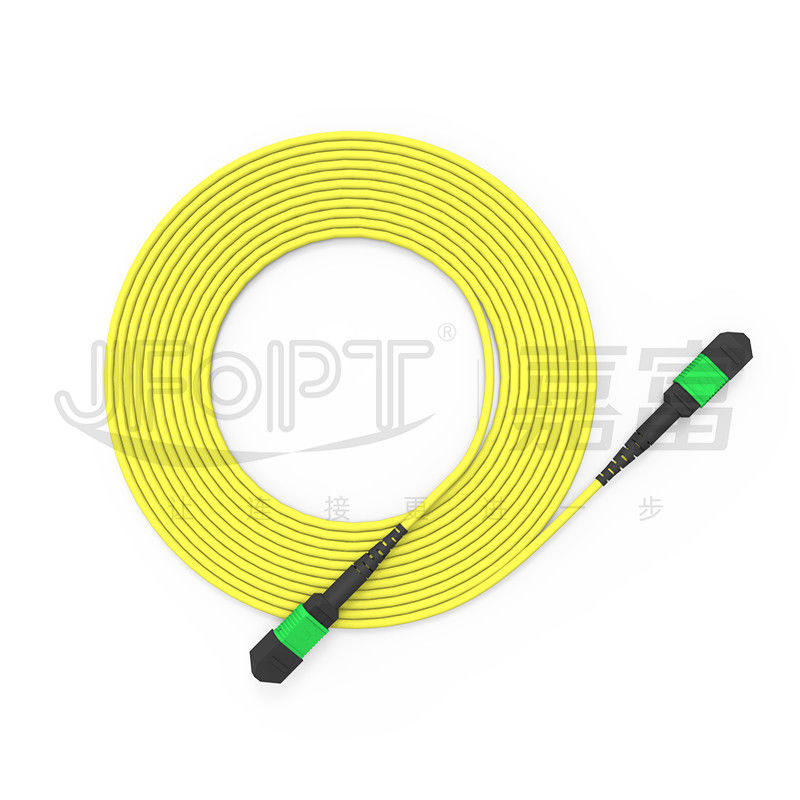

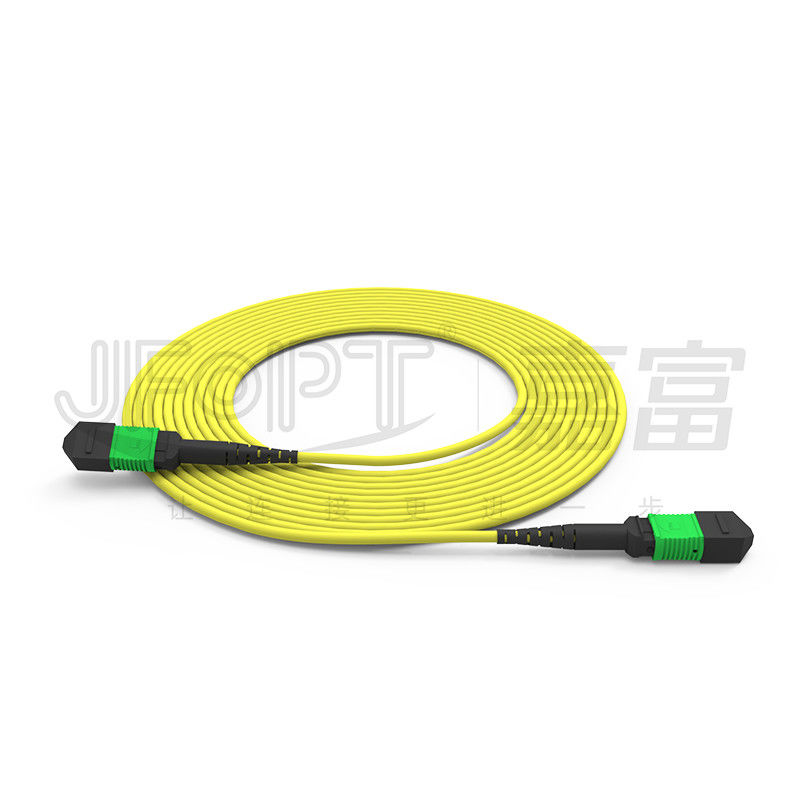

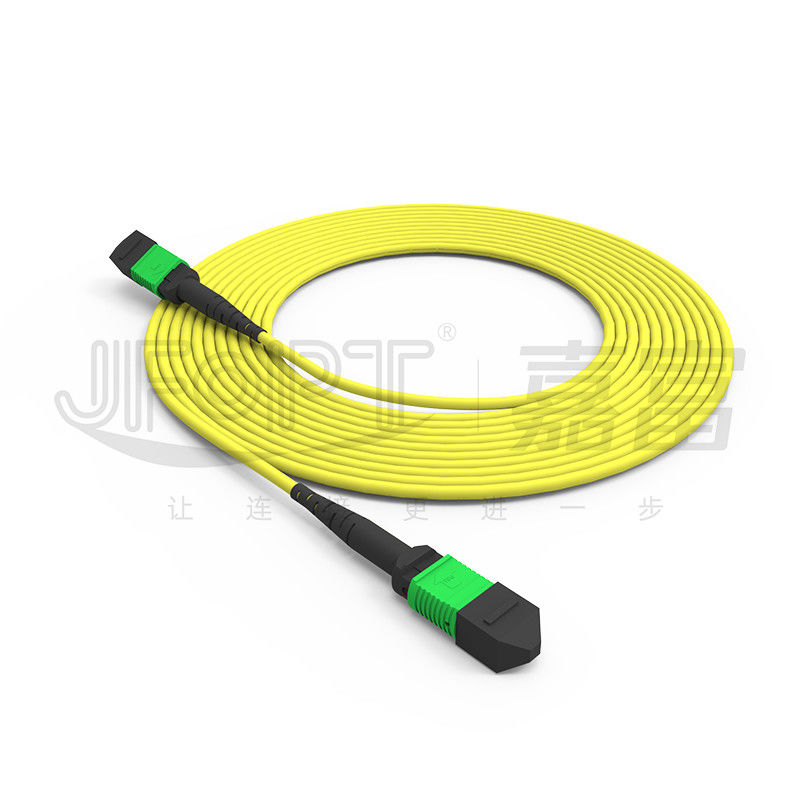

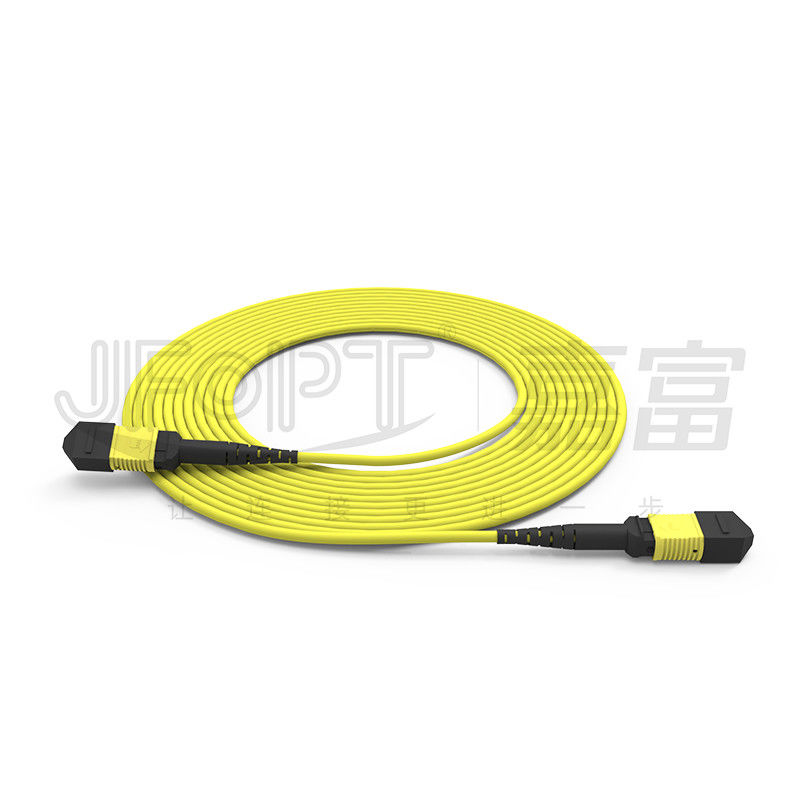

MPO-MPO Man 24-kern Single-mode G657A1/G657A2 Backbone Jumper
De MPO-MPO ruggengraat jumpers van JFOPT zijn voorzien van hoge precisie connectoren, lage verlies MT ferrels en hoge precisie pinnen.resulterend in minimaal verlies van connectorinvoegingIn omgevingen met een hoge dichtheid van kabels besparen MPO-backbone jumpers effectief ruimte en verkorten de bouwtijd ter plaatse, waardoor complexe kabeluitdagingen worden vereenvoudigd.
We bieden aanpasbare non-breakout en breakout kabel structuren om te voldoen aan de klant op locatie bekabeling vereisten.optische vezelsoortenDaarnaast leveren we verschillende soorten kabelstructuur, waaronder niet-gewapende, enkel gepantserde, dubbel gepantserde, dubbel gewapende en meer,op basis van gebruikersomgevingen, die tegemoetkomt aan een breed scala aan milieubehoeften.
* Kenmerken
|
1Er zijn verschillende soorten kabelconstructies beschikbaar, waaronder niet-gewapende, enkel-gewapende, dubbel-gewapende, dubbel-gewapende en meer |
2Hoogprecise pinnen, die zorgen voor een nauwkeurige uitlijning met speldgaten |
|
|
|
|
3Low-loss MT-ferrels, met als gevolg minimale invoegverlies |
4De jumperstructuur kan worden aangepast op basis van klantkabelvereisten |
|
|
|
|
5Verschillende kerntellingen van 8/12/16/24/32 kernen zijn beschikbaar voor selectie |
- |
|
|
- |
* Toepassingen
1De bedrading van de datacenters.
2.40G/100G optische communicatiesystemen, optische QSFP-modules.
3• glasvezelcommunicatiesystemen, kabel-tv-netwerken, telecomnetwerken.
4.Local area networks (LAN's), wide area networks (WAN's), FTTx.
* MPO-connectorparameters
|
Type aansluiting |
Invoegingsverlies |
Terugkeerverlies |
|||
|
Typisch |
Maximaal |
||||
|
MPO-connector |
SM-norm |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM laag verlies |
0.1 dB |
0.35 dB |
|||
|
MM-norm |
0.2 dB |
0.6 dB |
PC≥25dB |
||
|
MM Lage verliezen |
0.1 dB |
0.35 dB |
|||
|
Mannen/vrouwen |
Man: met pin, vrouw: zonder pin |
||||
* 3D-geometrische parameters
|
Artikel 2 |
Maximaal |
Min. |
||
|
Radius van de kromming (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Hoek (°) |
X |
0.15 |
-Nee.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-Nee.2 |
||
|
Radius van de kromming van de optische kern (mm) |
- |
1 |
||
|
Hoogte van de vezels (nm) |
3500 |
1000 |
||
|
Hoogteverschil van aangrenzende vezels (nm) |
500 |
N/A |
||
|
Maximale negatieve coplanar (nm) |
300 |
N/A |
||
* Optische kabelparameters
|
Artikel 1 |
Parameter |
|||
|
Vlakken |
Facultatief G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Fibergetal |
Facultatief 8/12/16/24 |
|||
|
Sterktelid |
garens van de soort gebruikt bij de vervaardiging van kleding |
|||
|
Materiaal voor buitenste jassen |
Facultatief LSZH/PVC/TPU |
|||
|
Buitenste jasdiameter |
3.0 mm |
|||
|
Kleur van de buitenjas |
Geel / Oranje / Groen / Heather Violet / Aanpassing |
|||
|
Treksterkte (langdurig) |
80N |
|||
|
Treksterkte (op korte termijn) |
150 N |
|||
|
Vernietigingssterkte (langdurig) |
100 N/cm |
|||
|
Verminkingssterkte (kortdurend) |
500 N/cm |
|||
|
Minimale buigradius (dynamisch) |
20D |
|||
|
Minimale buigradius (statisch) |
10D |
|||
|
Werktemperatuur |
-20°C tot 60°C |
|||
|
Bergingstemperatuur |
-20°C tot 60°C |
|||
|
Brandbeoordeling |
Facultatief OFN/OFNR/OFNP |
|||
|
Artikel 1 |
Parameter |
|||
|
Vlakken |
Facultatief G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Fibergetal |
2 tot 12 |
|||
|
Sterktelid |
garens van de soort gebruikt bij de vervaardiging van kleding |
|||
|
Materiaal voor buitenste jassen |
Facultatief LSZH/PVC/TPU |
|||
|
Buitenste jasdiameter |
2.5x5.0 mm |
|||
|
Kleur van de buitenjas |
Geel / Oranje / Groen / Heather Violet / Aanpassing |
|||
|
Treksterkte (langdurig) |
100 N |
|||
|
Treksterkte (op korte termijn) |
200 N |
|||
|
Vernietigingssterkte (langdurig) |
200 N/cm |
|||
|
Verminkingssterkte (kortdurend) |
500 N/cm |
|||
|
Minimale buigradius (dynamisch) |
50 mm |
|||
|
Minimale buigradius (statisch) |
30 mm |
|||
|
Werktemperatuur |
-20°C tot 60°C |
|||
|
Bergingstemperatuur |
-20°C tot 60°C |
|||
|
Brandbeoordeling |
Facultatief OFN/OFNR/OFNP |
|||
*Kleuropties van de connector
|
MPO-connector |
||||
|
SM |
Groen |
Geel |
||
|
Referentiekleurnummer PANTONE 2270C |
Referentiekleurnummer PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Aqua |
||
|
Referentiekleurnummer PANTONE 7534C |
Referentiekleurnummer PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Referentiekleurnummer PANTONE 7641C |
||||
|
|
||||
* Opties voor opstarten
|
MPO-laarzen |
||||
|
Type |
Specificatie |
Toepasselijke kabel |
Afbeelding |
Tekeningen |
|
Ronde laarzen |
3.0 laarslengte 33 mm |
3.0/3.2 |
|
|
|
3.0 laarslengte 17 mm |
3.0/3.2 |
|
|
|
|
4.0 laarslengte 33 mm |
3.8/4.0 |
|
|
|
|
Kwadraat schoen |
2.0 laarslengte 25 mm |
3.0/3.2 |
|
|
|
3.0 laarslengte 25 mm |
3.0/3.2 |
|
|
|
|
4.0 laarslengte 17 mm |
3.8/4.0 |
|
|
|
|
Ribbon Kabelschoen |
2.5*5.0 laarslengte 22 mm |
2.5 maal 5.0 |
|
|
|
Schoenen van kaal lint |
Naakte laarzen van lintvezel, lengte 19 mm |
Kauw lintvezel |
|
|
|
Trek het tabblad aan |
Universaal voor alle laarzen |
Algemeen |
|
|
* Polariteitsselectie
|
12F Patch cord |
||||
|
|
* Verpakking
|
|
|
|
Verdikte antistatische zak |
Geverfd karton |
* Fabriekssterkte
|
Expertise: Met meer dan 10 jaar focus op MPO-springers beschikt JFOPT over professionele expertise en een complete reeks topapparatuur (SUMIX/JRG/OPTOTEST),die de productie van hoogwaardige en krachtige MPO-springen mogelijk maakt. |
|
||||
|
Vervaardigingscapaciteit: JFOPT beschikt over 5 MPO-productielijnen en -apparatuur om snel en efficiënt een grote hoeveelheid MPO-springen te produceren om aan de eisen van de klant te voldoen. |
|
||||
|
Kwaliteitscontrole: JFOPT implementeert strikte kwaliteitscontrolemaatregelen in elk stadium, van grondstoffen tot productieprocessen, met professionele kwaliteitsinspectie en -bewaking.We voeren 100% 3D interferometer testen / terugkeer verlies testen / eind-face inspectie om de kwaliteit van het product te garanderen. |
|
||||
|
Standaardisatie: JFOPT kan de productiestandaarden voor MPO-springen op maat maken en strikt naleven volgens de eisen van de klant, waardoor de consistentie en prestatiestabiliteit van de producten worden gewaarborgd. |
|
||||
|
Technologische innovatie: JFOPT legt de nadruk op technologische innovatie en beschikt over een professioneel R & D-team dat zich toelegt op de ontwikkeling van geavanceerdere en beter presterende MPO-springers. |
|
||||
|
Service en technische ondersteuning: JFOPT verzorgt een uitgebreide pre- en naverkoopservice, met inbegrip van technisch advies, productrecommendaties en onderhoud na verkoop.om aan de behoeften van de klant te voldoen en de tevredenheid van de klant te waarborgen. |
|
||||
* Frequente vragen en antwoorden- Ik weet het niet.
1Welke aspecten moeten worden overwogen bij het op maat maken van MPO-springen?
Jumperlengte / Kabelmateriaal / Veertype en vezelgetal / MPO Man of vrouw / Invoegverliesnormen / Kleurvereisten / Etiketten en aanpassingsverzoeken.
2Hoe zorgen we voor stabiele parameters voor onze MPO jumpers?
De MPO-sprongers van JFOPT ondergaan 100% 3D-interferometertests en 100% IL&RL-tests, waardoor stabiele parameters worden gewaarborgd.
3Wat is onze levertijd?
We hebben een maandelijkse productiecapaciteit van meer dan 30.000 MPO-connectoren.
4.Welke andere MPO-gerelateerde producten bieden wij aan?
Naast MPO jumpers produceren wij ook MPO loopbacks, MPO attenuators, MPO mannelijke naar vrouwelijke adapters, MT jumpers en andere MPO gerelateerde producten.
