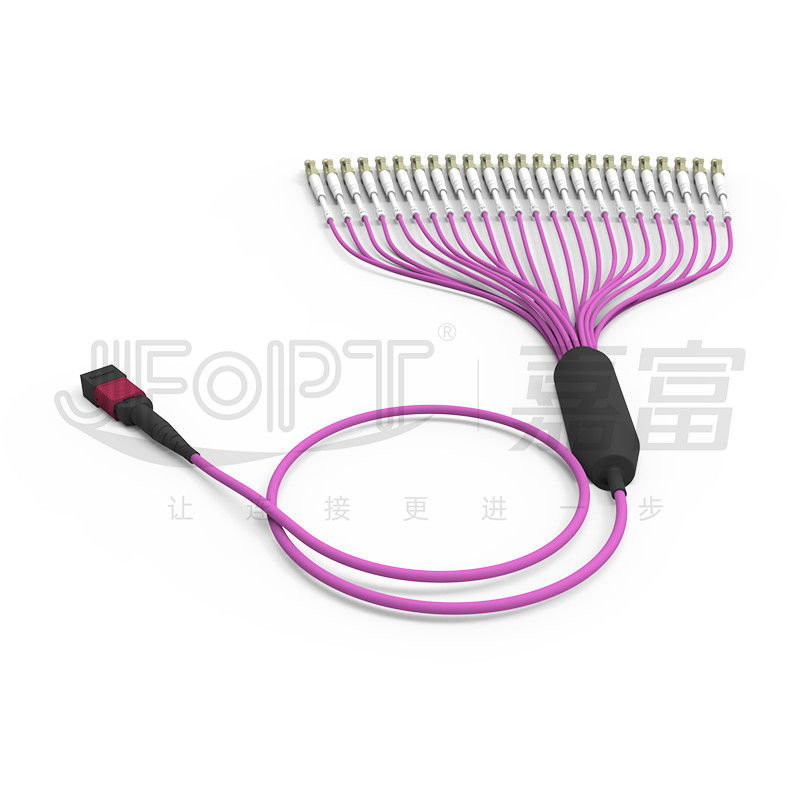

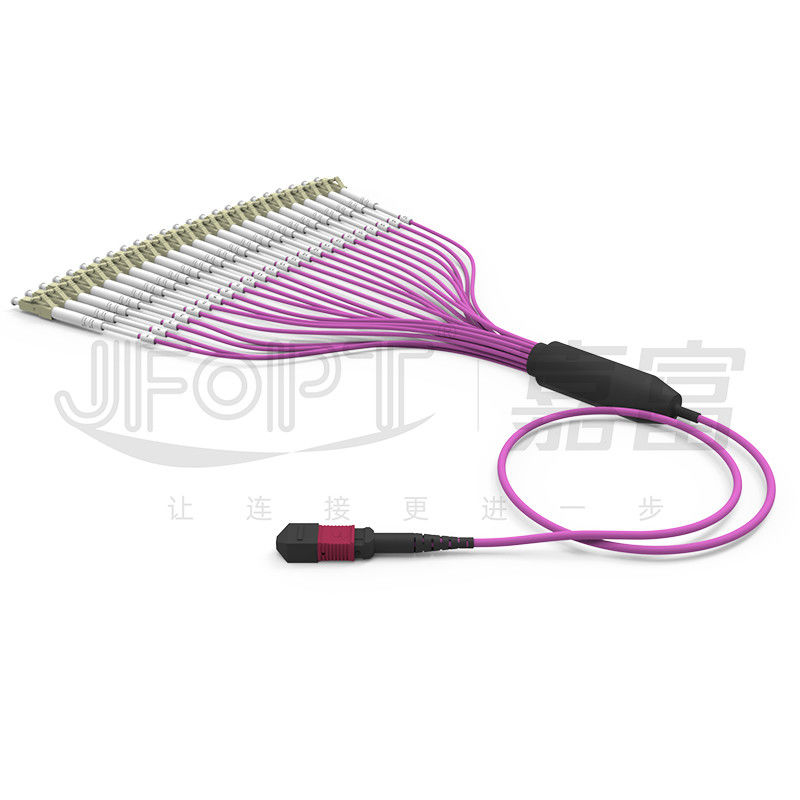

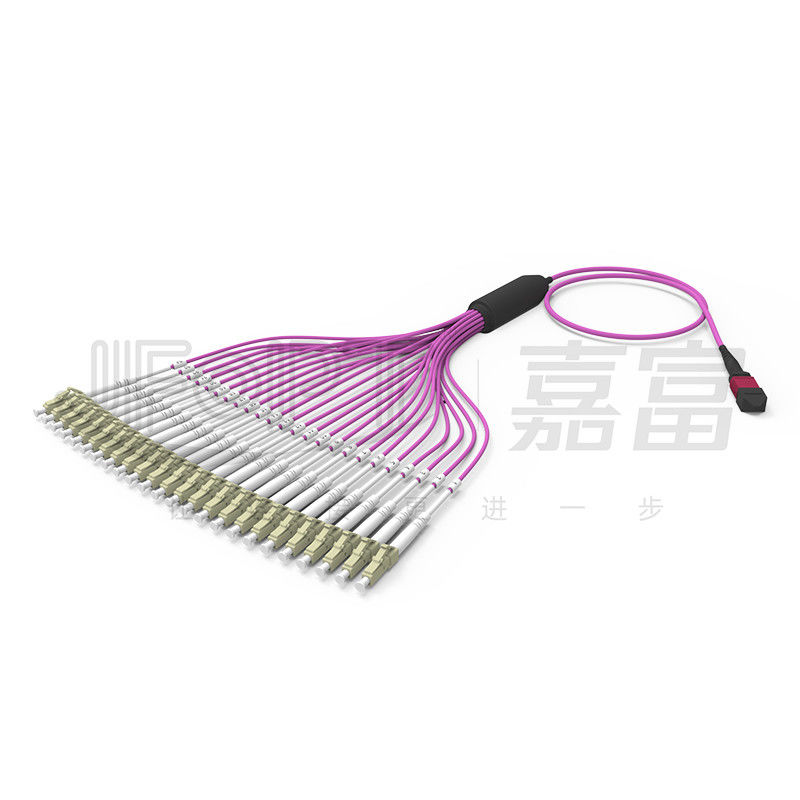

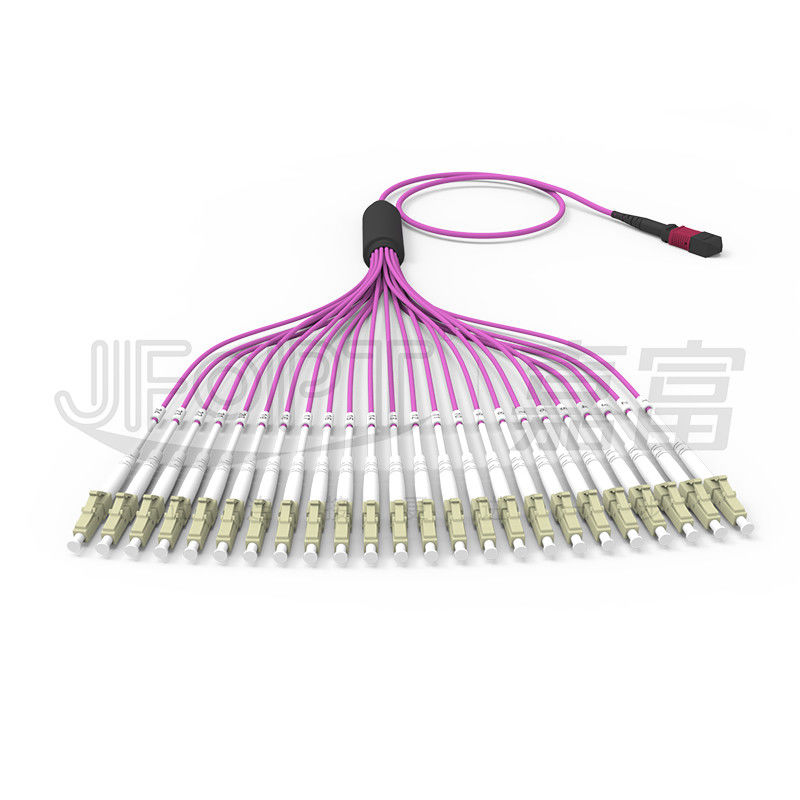

Multimode OM4 24-Core MPO tot LC-vezelkabel LSZH voor datacenters met een hoge dichtheid

5De vertakkingen kunnen worden aangepast voor uit- of gelijke lengtes

-

-

Type aansluiting

Invoegingsverlies

Terugkeerverlies

Typisch

Maximaal

MPO-connector

SM-norm

0.2 dB

0.75 dB

APC ≥ 60 dB
PC≥50dB

SM laag verlies

0.1 dB

0.35 dB

MM-norm

0.2 dB

0.6 dB

PC≥25dB

MM Lage verliezen

0.1 dB

0.35 dB

Mannen/vrouwen

Man: met pin, vrouw: zonder pin

Kenmerken van de connector

Type aansluiting

LC

Eindvlaktype

Een-modus: UPC/APC; Multimode: UPC

Type schroef

Zirkoniumkeramiek van de klasse A

Kleur van de verbindingsbehuising

Blauw/groen/beige/aqua/violet/kalk

Invoegingsverlies

≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB

Terugkeerverlies

Monomode: UPC≥50dB; APC≥60dB; Multimode: ≥25dB

Herhaalbaarheid

≤ 0,2 dB

Uitwisselbaarheid

≤ 0,2 dB

Artikel 2

Maximaal

Min.

Radius van de kromming (mm)

X

2000

- 10.000.

Y

-

5

Hoek (°)

X

0.15

-Nee.15

Y ((APC)

8.2

7.8

Y(PC)

0.2

-Nee.2

Radius van de kromming van de optische kern (mm)

-

1

Hoogte van de vezels (nm)

3500

1000

Hoogteverschil van aangrenzende vezels (nm)

500

N/A

Maximale negatieve coplanar (nm)

300

N/A

Project

Parameters

Vlakken

Facultatief: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5

Fibergetal

Facultatief: 8/12/16/24

Sterktelid

garens van de soort gebruikt bij de vervaardiging van kleding

Materiaal voor buitenste jassen

Facultatief: LSZH / PVC / TPU

Buitenste jasdiameter

3.0 mm

Kleur van de buitenjas

Geel / Oranje / Aqua / Magenta / Op maat

Treksterkte (langdurig)

80N

Treksterkte (op korte termijn)

150 N

Vernietigingsvermogen (langdurig)

100 N/cm

Vernietigingsbestendigheid (korte termijn)

500 N/cm

Minimale buigradius (dynamisch)

20D

Minimale buigradius (statisch)

10D

Werktemperatuur

-20°C tot 60°C

Bergingstemperatuur

-20°C tot 60°C

Brandbeoordeling

Facultatief: OFN / OFNR / OFNP

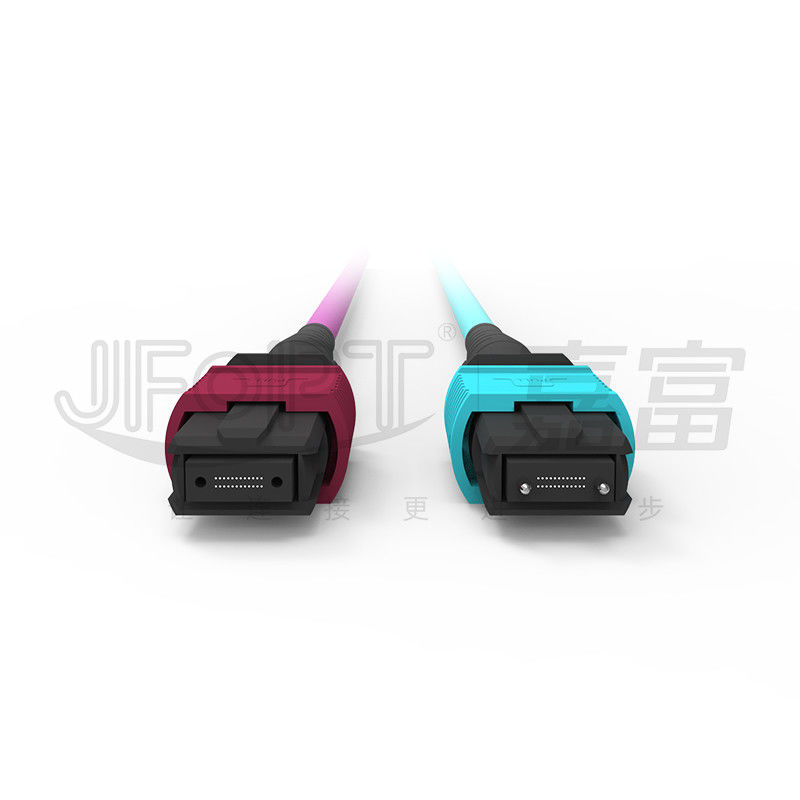

MPO-connector

SM

Groen

Geel

Referentiekleurnummer PANTONE 2270C

Referentiekleurnummer PANTONE 100C

MM

Beige

Aqua

Referentiekleurnummer PANTONE 7534C

Referentiekleurnummer PANTONE 2226C

Violet

-

Referentiekleurnummer PANTONE 7641C

Hoofdkabelstructuur

Fanout met gelijke lengtes

Fanout met ongelijke lengtes

Fanout 0,9 mm tak

Fanout 2.0/3.0 mm tak

Verdikte antistatische zak

Geverfd karton

Professionalisme:

JFOPT richt zich al meer dan 10 jaar op de productie van MPO-sprongschoenen, met professionele expertise en een complete set van topapparatuur (SUMIX/JRG/OPTOTEST),kan hoogwaardige en krachtige MPO-sprongers produceren.

Vervaardigingscapaciteit:

JFOPT beschikt over 5 MPO-productielijnen en -apparatuur, waardoor een snel en efficiënt productieproces van een groot aantal MPO-jumpers mogelijk is om aan de eisen van de klant te voldoen.

Kwaliteitscontrole:

JFOPT heeft strenge kwaliteitscontrolemaatregelen, waaronder fabrieksinspectie aan het eind van de fabriek en 100%-testen, met behulp van professionele testapparatuur om een stabiele transmissieprestatie te garanderen.

Standaardisatie:

JFOPT implementeert strikte kwaliteitscontrolemaatregelen, waaronder professionele kwaliteitscontroles en -bewaking in elk stadium, van de aankoop van grondstoffen tot het productieproces.We voeren 100% 3D interferentietests uit., insetsverliesonderzoek en eindinspectie om de kwaliteit van het product te waarborgen.

Technologische innovatie:

JFOPT legt de nadruk op technologische innovatie en beschikt over een professioneel R&D-team dat voortdurend geavanceerdere en beter presterende MPO-springers ontwikkelt.

Service en technische ondersteuning:

JFOPT biedt uitgebreide pre- en naverkoopdiensten, waaronder technisch advies, productrecommendaties en naverkoop reparaties.om aan de behoeften van de klant te voldoen en de tevredenheid van de klant te waarborgen.
